دلایل افت فشار، روغن‌ریزی و گیرکردن شفت جک انرپک و روش تعمیر آن

در یک عملیات لیفتینگ یا تعمیرات سنگین، پایین آمدن آرام جک یا مشاهده چند قطره روغن کنار شفت، موضوعی نیست که بتوان آن را نادیده گرفت. همین نشانه های به ظاهر کوچک ممکن است از ایرادی در آب بندی، خرابی اتصالات یا اشکال در مدار هیدرولیک خبر دهند. ادامه کار بدون بررسی نیز می تواند به آسیب تجهیزات، جابه جایی ناخواسته بار و حادثه برای نیروهای عملیاتی منجر شود.

جک های هیدرولیک انرپک یا Enerpac برای کاربردهای صنعتی متنوعی ساخته می شوند و بسیاری از مدل های آنها با فشار کاری نامی تا ۷۰۰ بار عرضه می شوند. با این حال، فشار مجاز، ظرفیت، کورس و شرایط استفاده هر دستگاه باید از روی پلاک و دفترچه همان مدل بررسی شود. نام برند به تنهایی مجوز استفاده از هر فشار یا هر نوع بارگذاری نیست.

برای عیب یابی درست، باید جک را بخشی از یک مجموعه در نظر گرفت. افت ارتفاع همیشه از پکینگ سیلندر نیست و جمع نشدن شفت نیز لزوما به معنی شکستگی فنر نیست. پمپ، شیر کنترل، شیلنگ، کوپلینگ، وضعیت روغن و نحوه قرارگیری بار هم در عملکرد سیستم نقش دارند.

در این راهنما، علت های رایج خرابی، مسیر منطقی بررسی و اصول تعمیر شفت جک انرپک جک انرپک را مرور می کنیم. هدف، کمک به تشخیص دقیق تر و جلوگیری از تعمیرات حدسی است؛ نه جایگزین کردن یک دستورالعمل عمومی با راهنمای سرویس اختصاصی سازنده.

نکته ایمنی مهم: جک هیدرولیک به تنهایی تکیه گاه ایمن برای کار زیر بار نیست. پیش از هر بررسی یا تعمیر، بار باید با تجهیزات مکانیکی مناسب و دارای ظرفیت کافی مهار شود. باز کردن مدار پرفشار، آزاد کردن فنر و آزمایش پس از تعمیر باید توسط فرد آموزش دیده و طبق دستور سازنده انجام شود.

پیش از عیب یابی جک انرپک، این اطلاعات را ثبت کنید

اولین قدم، باز کردن جک نیست؛ شناخت دقیق تجهیز و شرایط بروز ایراد است. چند دقیقه بررسی اولیه می تواند از باز شدن بی دلیل سیلندر و تعویض قطعات سالم جلوگیری کند.

مدل، شماره سریال، ظرفیت، کورس و فشار مجاز را از روی بدنه یا مدارک دستگاه ثبت کنید. سپس مشخص کنید خرابی در چه شرایطی دیده می شود: هنگام بالا رفتن، زیر بار ثابت، زمان برگشت یا فقط پس از گرم شدن سیستم.

این اطلاعات برای شروع مفید هستند:

• جک یک طرفه است یا دو طرفه؟
• بازگشت آن با فنر، وزن بار یا فشار هیدرولیک انجام می شود؟
• ایراد ناگهانی ایجاد شده یا به تدریج بیشتر شده است؟
• آیا پمپ، روغن، شیلنگ یا کوپلینگ به تازگی تعویض شده است؟
• نشتی دقیقا از کدام قسمت دیده می شود؟
• جک بدون بار هم مشکل دارد یا فقط زیر بار؟
• آیا احتمال بار جانبی، ضربه یا اضافه بار وجود دارد؟

اگر چند جک به یک پمپ متصل هستند، رفتار کل مدار نیز باید بررسی شود. پایین آمدن یک نقطه از سازه می تواند به توزیع نامناسب بار، نشست تکیه گاه یا عملکرد نامتوازن مدار مربوط باشد.

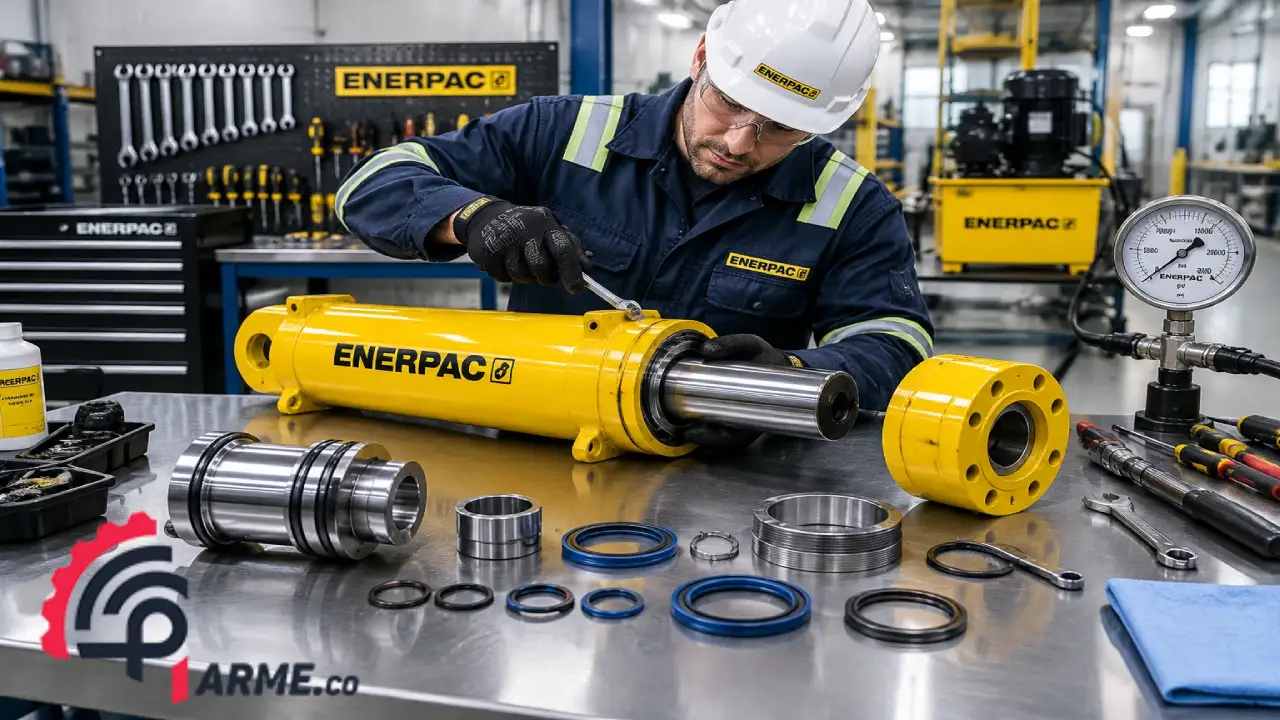

جک هیدرولیک انرپک چگونه کار می کند؟

در ساده ترین حالت، پمپ روغن را از طریق شیلنگ و اتصالات وارد محفظه سیلندر می کند. فشار روغن بر سطح موثر پیستون وارد می شود و نیروی لازم برای حرکت آن را ایجاد می کند.

مقدار نیرو فقط به فشار وابسته نیست؛ سطح موثر پیستون نیز اهمیت دارد. به همین دلیل، دو جک با فشار کاری مشابه می توانند ظرفیت های متفاوتی داشته باشند. در عمل، اصطکاک، نحوه نصب و شرایط بارگذاری هم بر عملکرد اثر می گذارند.

آب بندها وظیفه دارند مسیر عبور ناخواسته روغن را محدود کنند. قطعات راهنما نیز به حفظ حرکت مناسب پیستون کمک می کنند. آسیب به هر یک از این بخش ها ممکن است به نشتی، حرکت نامنظم یا کاهش توان نگهداری فشار منجر شود.

تفاوت جک یک طرفه و دو طرفه

در جک یک طرفه، فشار روغن حرکت را در یک جهت ایجاد می کند. بازگشت پیستون، بسته به طراحی، با فنر یا نیروی خارجی مانند وزن بار انجام می شود. بنابراین همه جک های یک طرفه، فنر برگشت ندارند.

در جک دو طرفه، روغن به صورت کنترل شده به دو سمت پیستون هدایت می شود و حرکت رفت و برگشت با فشار هیدرولیک صورت می گیرد. نیروی رفت و برگشت نیز لزوما برابر نیست، زیرا سطح موثر دو سمت پیستون می تواند متفاوت باشد.

کدام قطعات در آب بندی و حرکت جک نقش دارند؟

ساختار داخلی همه جک های انرپک یکسان نیست. با این حال، بسته به مدل ممکن است قطعات زیر در مجموعه وجود داشته باشند:

• آب بند پیستون یا آب بند فشار؛
• آب بند شفت یا گلویی؛
• گردگیر برای محدود کردن ورود آلودگی؛
• اورینگ و رینگ پشتیبان؛
• رینگ یا بوش راهنما؛
• فنر برگشت و اتصالات آن در مدل های مربوط؛
• قطعات نگهدارنده و محدودکننده کورس.

وجود یک قطعه مشخص، نوع آب بند یا جنس آن را نباید از روی ظاهر جک حدس زد. نقشه قطعات و راهنمای تعمیر همان مدل، مرجع انتخاب قطعه و ترتیب مونتاژ است.

چرا جک انرپک زیر بار افت می کند؟

پایین آمدن تدریجی بار یکی از مهم ترین نشانه هایی است که باید جدی گرفته شود. اما این علامت به تنهایی محل خرابی را مشخص نمی کند.

روغن ممکن است از داخل پمپ به مخزن برگردد، از شیر کنترل عبور کند، در بخشی از مدار نشت کند یا در داخل سیلندر از مسیر ناخواسته عبور کند. از طرف دیگر، نشست سطح زیر جک یا تغییر شکل اجزای سازه نیز ممکن است شبیه افت جک دیده شود.

نشتی داخلی آب بندها

در بعضی خرابی ها، روغن بدون ایجاد نشتی واضح روی زمین از آب بند عبور می کند. در جک دو طرفه، این عبور می تواند بین دو محفظه اتفاق بیفتد. در جک یک طرفه، مسیر و نشانه های نشتی به طراحی داخلی بستگی دارد.

فرسودگی، نصب نادرست آب بند، آسیب ناشی از آلودگی، دمای نامناسب یا خرابی سطح تماس می توانند از علت های این مشکل باشند.

نکته مهم این است که تعویض پکینگ همیشه کافی نیست. اگر سطح داخلی سیلندر، شفت یا قطعات راهنما آسیب دیده باشند، آب بند جدید نیز ممکن است خیلی زود خراب شود.

نشتی شیر تخلیه، شیر کنترل یا شیر یک طرفه

ممکن است سیلندر ایراد اصلی نداشته باشد، اما روغن از مسیر پمپ یا شیرها به مخزن برگردد. وجود ذره روی نشیمنگاه شیر، فرسودگی قطعات یا بسته نشدن درست مسیر می تواند باعث افت تدریجی بار شود.

در چنین شرایطی، باز کردن جک پیش از بررسی مدار، هزینه و زمان تعمیر را بیشتر می کند. وضعیت شیرها، اتصالات و عملکرد پمپ باید همزمان با سیلندر ارزیابی شود.

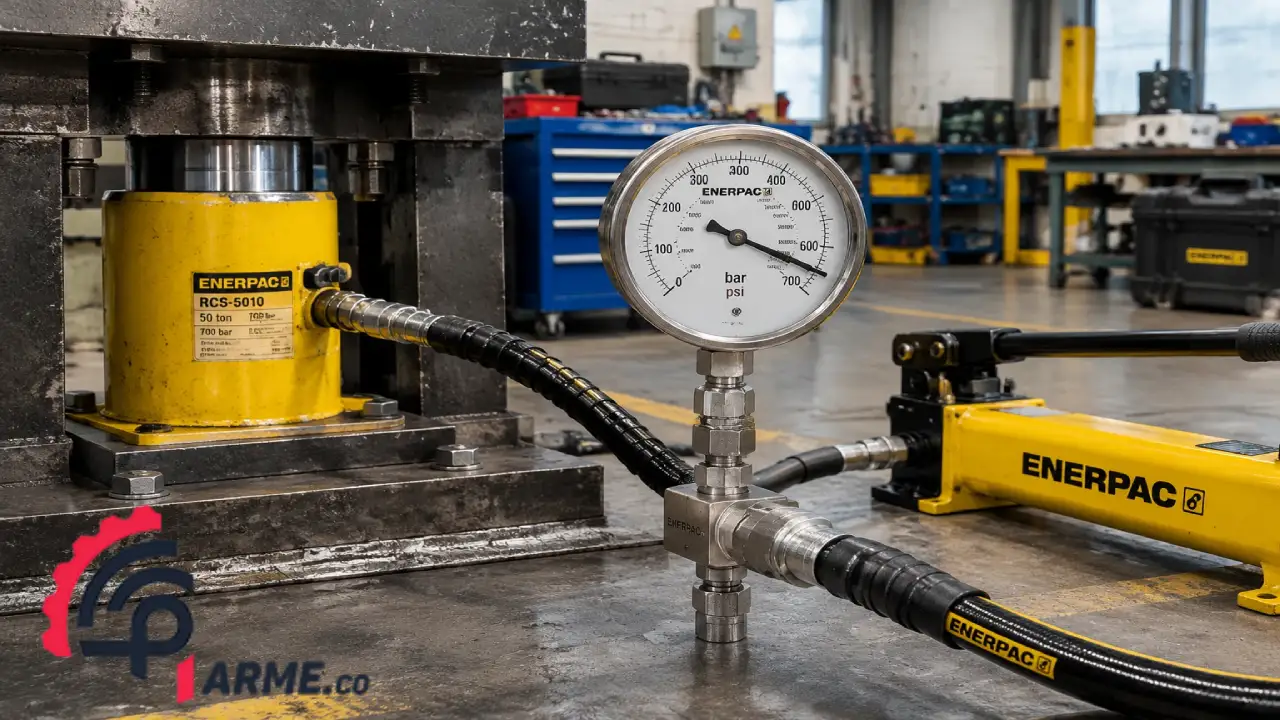

چگونه عیب پمپ را از عیب سیلندر جدا کنیم؟

تفکیک عیب معمولا با استفاده از تجهیزات آزمون مناسب، قطعات سالم مرجع و روش مصوب تعمیرگاهی انجام می شود. در بعضی مدارها، اندازه گیری فشار در نقاط مشخص و ایزوله کردن کنترل شده بخش ها به تشخیص کمک می کند.

اما اضافه کردن یک شیر معمولی و بستن آن زیر بار، روش عمومی و بی خطر عیب یابی نیست. این کار می تواند روغن را محبوس کند، حفاظت مدار را تغییر دهد یا در صورت اتصال اشتباه، خطر تازه ای ایجاد کند.

آزمون تفکیکی باید با رعایت این شرایط انجام شود:

• بار به صورت مکانیکی و مستقل مهار شده باشد.
• تجهیزات آزمون برای فشار و کاربرد مدار مناسب باشند.
• محل گیج و مسیرهای حفاظت مشخص باشند.
• روش تخلیه فشار محبوس از قبل تعیین شده باشد.
• نتیجه فقط با یک علامت، قطعی اعلام نشود.

ثابت ماندن فشار در یک آزمون محدود، سلامت کامل جک را اثبات نمی کند. پایین آمدن فشار نیز بدون بررسی دما، نشتی اتصالات، وضعیت گیج و آرایش مدار، دلیل قطعی خرابی پکینگ نیست.

آیا افت فشار گیج همیشه به معنی پایین آمدن بار است؟

خیر. فشار و جابه جایی بار باید جداگانه بررسی شوند. تغییر دمای روغن، تغییر شکل الاستیک اجزا، وضعیت محل نصب گیج و نحوه اتصال مدار می توانند بر عدد فشار اثر بگذارند.

از طرف دیگر، در یک مدار ایزوله ممکن است گیج پمپ دیگر فشار واقعی محفظه جک را نشان ندهد. بنابراین محل اندازه گیری به اندازه عددی که روی گیج دیده می شود اهمیت دارد.

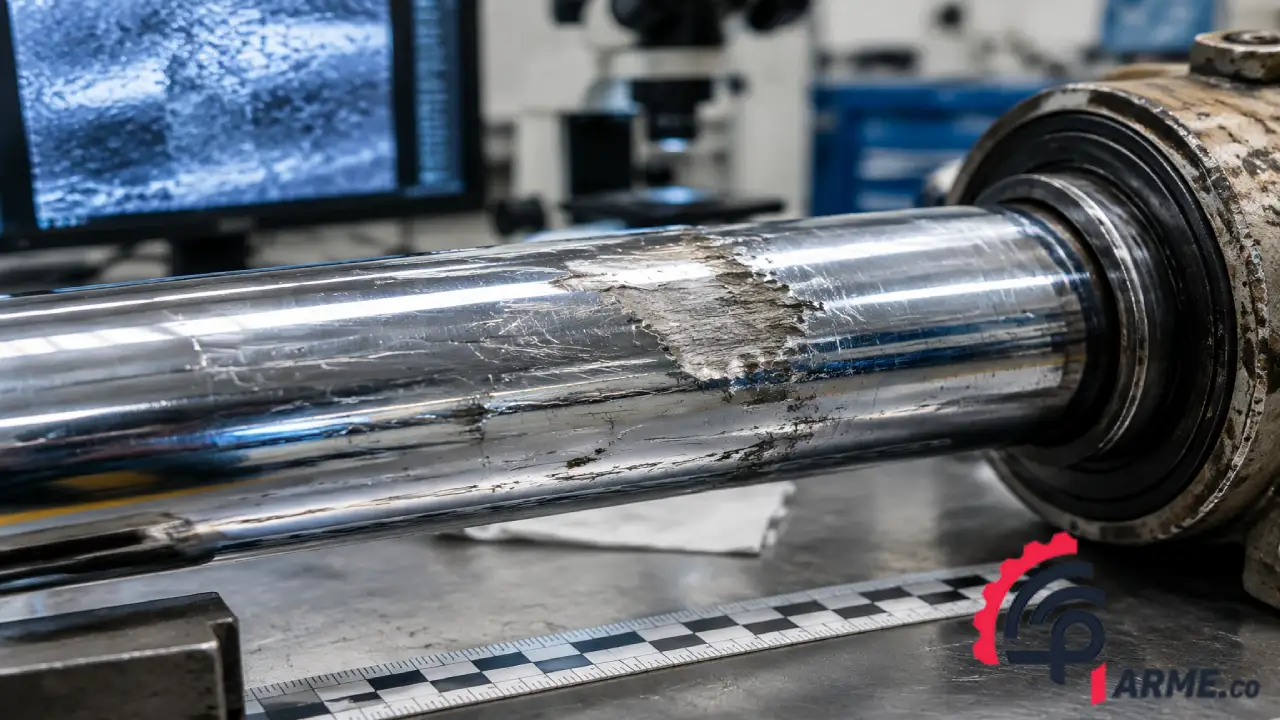

علت روغن ریزی جک انرپک چیست؟

برای پیدا کردن علت نشتی، ابتدا باید محل دقیق خروج روغن مشخص شود. روغنی که روی بدنه دیده می شود ممکن است از اتصال بالاتر حرکت کرده باشد و تصور اشتباهی از محل خرابی ایجاد کند.

بررسی اولیه باید پس از ایمن سازی، تخلیه فشار و تمیز کردن سطح انجام شود. اگر برای تشخیص به آزمون تحت فشار نیاز باشد، این کار باید در محیط کنترل شده و با فاصله و حفاظت مناسب صورت گیرد.

هرگز نشتی پرفشار را با دست پیدا نکنید. تزریق روغن زیر پوست می تواند با زخمی بسیار کوچک شروع شود، اما آسیب جدی ایجاد کند. در صورت احتمال چنین حادثه ای، حتی اگر درد کم باشد، مراجعه فوری به اورژانس ضروری است.

نشتی از اطراف شفت و گلویی

خروج روغن از دهانه سیلندر می تواند به آسیب آب بند، خرابی سطح شفت، فرسودگی راهنما یا آلودگی مربوط باشد. تشخیص قطعه معیوب به ساختار همان مدل بستگی دارد.

گردگیر معمولا وظیفه آب بندی فشار اصلی را ندارد؛ نقش آن محدود کردن ورود آلودگی است. خرابی گردگیر می تواند به مرور راه ورود ذرات را باز کند و به سایر آب بندها آسیب بزند.

در این حالت باید موارد زیر بررسی شوند:

• خراش، زنگ زدگی یا کنده شدن پوشش سطح شفت؛
• آسیب و آلودگی گردگیر؛
• نشانه های سایش نامتقارن؛
• سلامت شیارها و سطوح نگهدارنده آب بند؛
• سابقه بار جانبی یا استفاده در محیط ساینده.

یک لایه بسیار نازک روغن روی بعضی سطوح متحرک را نباید بدون بررسی، نشتی شدید دانست؛ اما تشکیل قطره، جاری شدن روغن یا افزایش محسوس آن نیازمند رسیدگی است.

نشتی از پورت، کوپلینگ و اتصالات

نشتی اتصال ممکن است از خود کوپلینگ، آب بند اتصال، رزوه، روش آب بندی یا آسیب پورت باشد. نوع اتصال نیز تعیین کننده است؛ همه اتصالات با یک روش آب بندی نمی شوند.

برای نمونه، اتصال دارای اورینگ را نباید مانند اتصال رزوه مخروطی آب بندی کرد. استفاده بی رویه از نوار یا مواد آب بندی نیز می تواند باعث ورود آلودگی به مدار شود.

راه درست، شناسایی نوع اتصال و استفاده از قطعه، ماده آب بندی و گشتاور توصیه شده است. سفت کردن بیشتر، همیشه مشکل را حل نمی کند و ممکن است پورت را ترک بدهد.

نشتی از بدنه یا بخش های سازه ای

اگر احتمال ترک در بدنه، پایه، پورت یا قطعه نگهدارنده فشار وجود دارد، تجهیز باید از سرویس خارج شود. ادامه کار یا تلاش برای رفع نشتی با چسب و جوشکاری کارگاهی، راه حل قابل اتکایی نیست.

امکان تعمیر یا لزوم تعویض باید توسط سازنده یا مرکز تخصصی مجاز ارزیابی شود. ظاهر کوچک ترک، معیار مناسبی برای بی خطر بودن آن نیست.

تاثیر روغن نامناسب و دمای کاری

انتخاب روغن فقط به غلظت آن محدود نمی شود. سازگاری با آب بندها، خواص ضد سایش، رفتار در دمای کاری و الزامات پمپ نیز مهم هستند.

روغن بیش از حد غلیظ در سرما می تواند جریان و برگشت را کند کند. کاهش بیش از حد ویسکوزیته در گرما نیز ممکن است نشتی و افت راندمان را بیشتر کند. روغن آلوده یا ناسازگار هم می تواند به قطعات آسیب بزند.

برای انتخاب روغن، مشخصات دفترچه همان پمپ و سیلندر را ملاک قرار دهید. توصیه عمومی «هر روغن ۳۲ یا ۴۶ مناسب است» برای تمام تجهیزات قابل قبول نیست.

چرا شفت جک انرپک بالا نمی رود یا برنمی گردد؟

گیر کردن شفت همیشه به معنی گیرپاژ مکانیکی نیست. در بسیاری از موارد، مسیر روغن، شیر کنترل، کوپلینگ یا میزان روغن مخزن عامل اصلی است.

بهتر است بررسی از علت های بیرونی و کم خطر شروع شود و فقط در صورت نیاز به بررسی داخلی برسد.

وقتی شفت اصلا بالا نمی رود

در این وضعیت، ابتدا عملکرد مدار بررسی می شود:

• آیا پمپ مطابق دستور راه اندازی شده است؟
• آیا شیر کنترل در وضعیت درست قرار دارد؟
• آیا روغن کافی و مناسب در مخزن وجود دارد؟
• آیا کوپلینگ سازگار است و طبق دستور کامل متصل شده است؟
• آیا شیلنگ آسیب دیده یا مسیر آن مسدود شده است؟
• آیا بار از ظرفیت مجاز بیشتر است؟
• آیا مانع مکانیکی، حرکت جک را محدود کرده است؟

زیاد کردن فشار برای غلبه بر یک گیر نامشخص می تواند خطرناک باشد. فشار نباید از حد مجاز ضعیف ترین جزء مدار عبور کند.

وقتی شفت جمع نمی شود یا خیلی کند برمی گردد

در جک یک طرفه، برگشت روغن به مخزن باید امکان پذیر باشد و نیروی برگشت نیز کافی باشد. بسته بودن شیر، محدودیت مسیر، کوپلینگ ناقص، روغن سرد، آسیب فنر یا اصطکاک زیاد می توانند حرکت را کند یا متوقف کنند.

در مدل های دو طرفه، وضعیت شیر کنترل و هر دو مسیر رفت و برگشت اهمیت دارد. فشار دادن جک در یک جهت، در حالی که مسیر خروج سمت دیگر بسته است، روش مناسبی برای آزاد کردن آن نیست.

بار جانبی و هم راستا نبودن جک

بیشتر سیلندرهای معمول برای بارگذاری در امتداد محور طراحی می شوند، مگر اینکه سازنده شرایط دیگری را برای مدل مشخص مجاز دانسته باشد.

بار جانبی ممکن است بر اثر زیرسازی نامناسب، جابه جایی بار، تماس نادرست کلاهک یا هم راستا نبودن نقاط اتکا ایجاد شود. نتیجه می تواند سایش نامتقارن، آسیب راهنما، خراش سطح و خم شدن قطعات باشد.

نباید یک زاویه ثابت، مثلا چند درجه مشخص، را برای همه جک ها مجاز دانست. حد مجاز و شرایط استفاده از کلاهک های خاص باید از راهنمای همان محصول استخراج شود.

برای برگرداندن شفت گیر کرده، از پتک، حرارت یا افزایش بی حساب فشار استفاده نکنید. ابتدا بار و مدار ایمن شوند و سپس علت گیر بررسی شود.

خرابی فنر برگشت

در مدل های فنر برگشت، شکستگی، خوردگی، خرابی اتصال یا کاهش عملکرد فنر می تواند باعث برگشت ناقص شود. با این حال، کندی برگشت به تنهایی اثبات کننده خرابی فنر نیست.

فنر ممکن است انرژی مکانیکی ذخیره شده داشته باشد؛ حتی وقتی فشار روغن تخلیه شده است. باز کردن قطعات نگهدارنده آن بدون روش و ابزار مخصوص می تواند خطر پرتاب قطعه ایجاد کند.

آلودگی، خوردگی و آسیب سطحی

گرد و خاک، ذرات فلزی، رطوبت و خرابی گردگیر می توانند به سطوح لغزشی آسیب بزنند. این آسیب ممکن است ابتدا به صورت حرکت نامنظم و بعد به شکل نشتی یا گیر کردن ظاهر شود.

استفاده از سنباده یا مواد ساینده روی شفت، بدون ارزیابی فنی، می تواند ابعاد و پرداخت سطح را تغییر دهد. سطحی که ظاهرا صاف شده، لزوما برای آب بندی مناسب نیست.

هوا گرفتن مدار

هوای محبوس ممکن است باعث حرکت ناپیوسته، تاخیر در پاسخ یا رفتار اسفنجی شود. اما این نشانه ها اختصاصی نیستند و در اثر اصطکاک، کمبود روغن یا اشکال پمپ هم دیده می شوند.

روش هواگیری باید مطابق دفترچه همان مجموعه باشد. وضعیت قرارگیری سیلندر، موقعیت پورت و شیوه حرکت دادن پیستون در مدل های مختلف تفاوت دارد.

نمی توان برای همه جک ها نسخه ثابت «شفت رو به پایین و چند بار حرکت تا انتهای کورس» تجویز کرد. همچنین برای هواگیری نباید اتصال پرفشار را خودسرانه شل کرد.

ابزار و شرایط لازم برای تعمیر جک انرپک

تعمیر قابل اعتماد فقط به داشتن سیل کیت جدید وابسته نیست. ابزار مناسب، محیط تمیز، مدارک فنی و امکان آزمون ایمن، همگی بخشی از کار هستند.

اگر راهنمای تعمیر، ابزار مهار فنر یا امکانات آزمون وجود ندارد، ارجاع تجهیز به مرکز تخصصی معمولا تصمیم مطمئن تری است.

مدارک و ابزارهای مورد نیاز

نوع ابزار به مدل جک بستگی دارد. فهرست زیر، نیازهای کلی را نشان می دهد و جایگزین فهرست ابزار سازنده نیست.

وجود فک نرم روی گیره به تنهایی به معنی ایمن بودن بستن هر قسمت از جک نیست. محل و روش مهار باید مطابق راهنمای سازنده انتخاب شود.

تمیزی میز و انتخاب مواد شستشو

ذرات باقی مانده از تعمیر می توانند عمر آب بند جدید را کاهش دهند و به شیرها آسیب بزنند. به همین دلیل، فضای کار باید از براده، گرد سنگ و پارچه های پرزدار دور باشد.

برای شستشو، از ماده سازگار با قطعه و مورد تایید دستور تعمیر استفاده کنید. تینر، بنزین یا هر حلال قوی دیگر را نباید بدون بررسی سازگاری به کار برد؛ بعضی مواد به آب بند، رنگ و پوشش سطح آسیب می زنند.

اگر استفاده از هوای فشرده در دستور مجاز باشد، هوا باید تمیز، خشک و با فشار کنترل شده باشد. دمیدن مستقیم به بدن یا استفاده از هوا برای بیرون پراندن پیستون نیز خطرناک است.

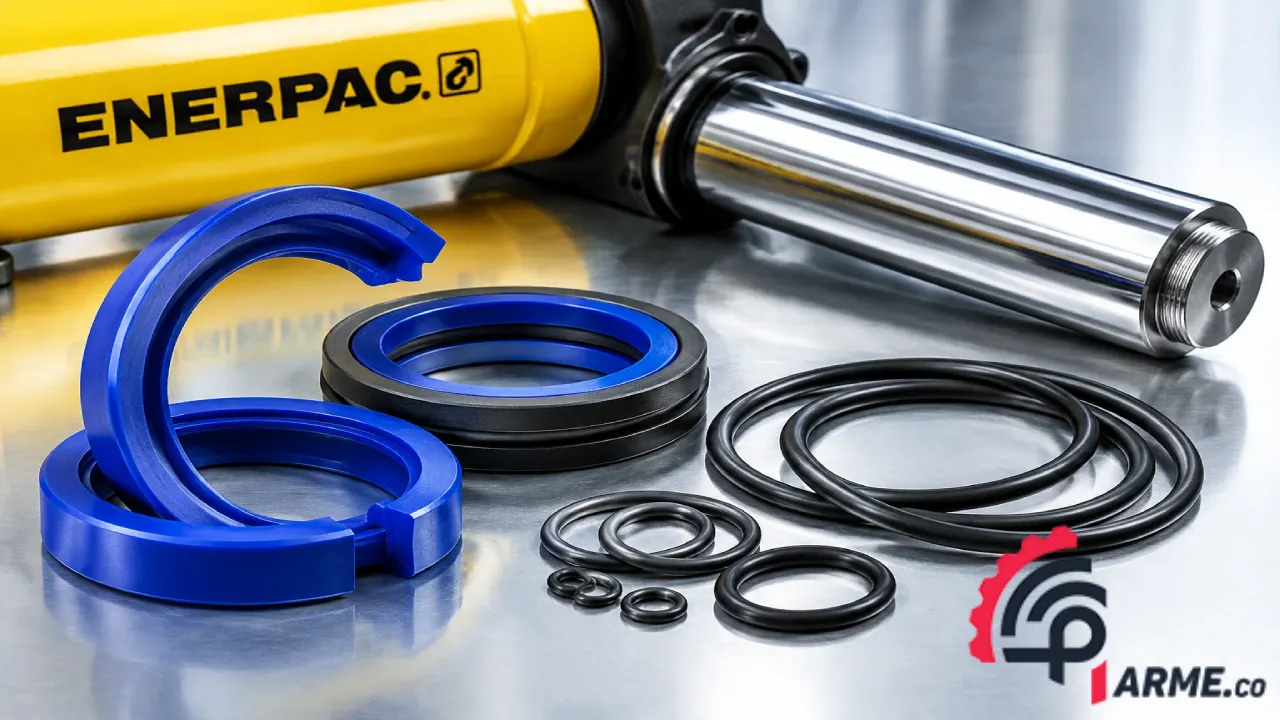

مراحل اصولی سرویس و تعویض سیل کیت جک انرپک

روند زیر، چارچوب کلی تعمیر تخصصی است. ترتیب دقیق باز کردن قطعات، روش آزادسازی فنر، جهت آب بندها، گشتاورها و معیارهای آزمون باید از راهنمای همان مدل و نسخه ساخت گرفته شود.

یک دستور عمومی برای تمام جک های انرپک کافی نیست؛ حتی مدل های ظاهرا مشابه ممکن است قطعات و روش سرویس متفاوتی داشته باشند.

مرحله اول: ایمن سازی بار و کنترل انرژی

پیش از هر اقدامی، بار باید از جک جدا یا با تکیه گاه مکانیکی مناسب مهار شود. سپس منابع انرژی پمپ طبق رویه کارگاه قطع و در برابر راه اندازی ناخواسته ایمن شوند.

فشار باید از مسیر پیش بینی شده سازنده تخلیه شود. صفر بودن یک گیج به تنهایی اثبات نمی کند که همه بخش های مدار بدون فشار هستند؛ کوپلینگ، شیر یا مسیر مسدود ممکن است روغن را در بخش دیگری محبوس کرده باشد.

برای تخلیه فشار، رزوه اتصال یا کوپلینگ را شل نکنید و به ساچمه آن ضربه نزنید. در صورت نیاز، فقط از ابزار تخلیه فشار سازگار و روش تاییدشده استفاده شود.

مرحله دوم: ثبت وضعیت و باز کردن طبق نقشه

پس از اطمینان از ایمنی، سطح بیرونی تمیز و ترتیب قطعات ثبت می شود. عکس گرفتن و دسته بندی قطعات به جلوگیری از اشتباه کمک می کند، اما جای نقشه فنی را نمی گیرد.

قطعات نگهدارنده باید با ابزار مخصوص باز شوند. اگر قطعه با نیروی معمول آزاد نمی شود، دلیل آن باید بررسی شود؛ اعمال ضربه یا حرارت بدون مجوز روش تعمیر، می تواند آسیب بیشتری ایجاد کند.

در مدل فنردار، آزادسازی و خارج کردن مجموعه فقط با روش کنترل انرژی فنر انجام می شود.

مرحله سوم: بازرسی قطعات و یافتن علت خرابی

بازرسی نباید به پیدا کردن یک پکینگ پاره محدود شود. لازم است علت آسیب نیز مشخص شود تا خرابی تکرار نشود.

موارد مهم عبارت اند از:

• وضعیت سطح شفت و داخل سیلندر؛
• سایش راهنماها؛
• سلامت شیارهای آب بند؛
• وضعیت رزوه و قطعات نگهدارنده؛
• سلامت فنر و اتصالات آن؛
• وجود خوردگی، ترک یا تغییر شکل؛
• نشانه های آلودگی یا دمای نامناسب.

دیواره سالم لزوما ظاهر کاملا آینه ای ندارد؛ پرداخت سطح باید با مشخصات سازنده مطابقت داشته باشد. تشخیص با نگاه یا لمس ناخن، جای اندازه گیری و معیار فنی را نمی گیرد.

هونینگ، سنگ زنی یا بازسازی سطح فقط زمانی قابل قبول است که سازنده آن را مجاز بداند و ابعاد و کیفیت نهایی در محدوده مشخص باقی بمانند.

مرحله چهارم: انتخاب و نصب آب بند مناسب

سیل کیت باید با مدل، شماره قطعه و در صورت لزوم نسخه ساخت تجهیز مطابقت داشته باشد. شباهت ظاهری یا یکسان بودن قطر، برای تایید سازگاری کافی نیست.

هنگام نصب باید از پیچ خوردن، کشش بیش از حد، بریدگی و عبور بدون محافظ از روی رزوه جلوگیری شود. روان کار مونتاژ نیز باید مطابق دستور و سازگار با آب بند باشد.

جهت آب بند و محل رینگ پشتیبان را از نقشه تعیین کنید. برای بعضی آب بندهای فنجانی، دهانه به سمت فشار قرار می گیرد، اما این قاعده را نباید به تمام طرح های آب بندی تعمیم داد.

مرحله پنجم: مونتاژ با ابزار و گشتاور تعیین شده

قطعات باید بدون اعمال نیروی غیرعادی در جای خود قرار گیرند. مقاومت نامعمول می تواند نشانه نصب نادرست آب بند، وجود پلیسه یا ناهم راستایی باشد.

ضربه زدن برای جا انداختن پیستون یا استفاده از چکش برای سفت کردن مهره نگهدارنده، جایگزین روش صحیح مونتاژ نیست.

گشتاور، نوع روان کاری رزوه و هر ماده قفل کننده یا آب بندی باید همان چیزی باشد که در راهنمای سرویس مشخص شده است.

مرحله ششم: آزمون کنترل شده و ثبت نتیجه

آزمون پس از تعمیر باید با تجهیزات مناسب، محدوده حفاظت شده و معیار پذیرش مشخص انجام شود. فشار آزمون و مدت نگهداری را نباید از یک توصیه عمومی انتخاب کرد.

اینکه یک جک برای فشار کاری ۷۰۰ بار طراحی شده باشد، به معنی مناسب بودن آزمون خودسرانه در همین فشار و برای یک زمان ثابت نیست.

در آزمون، مواردی مانند نشتی، یکنواختی حرکت، برگشت، رفتار فشار و عملکرد اتصالات بررسی می شوند. مشخصات تعمیر و نتیجه آزمون نیز باید ثبت شوند تا سابقه تجهیز قابل پیگیری باشد.

جدول عیب یابی سریع جک انرپک

این جدول برای جهت دادن به بررسی اولیه است. اقدام های تعمیراتی داخل جدول فقط پس از ایمن سازی و توسط فرد صلاحیت دار انجام می شوند.

۶ اشتباه رایج که تعمیر جک را پرهزینه تر می کنند

بعضی اقدام ها در ظاهر زمان تعمیر را کوتاه می کنند، اما در واقع ریسک خرابی دوباره یا حادثه را بالا می برند. پرهیز از این اشتباه ها، بخشی از تعمیر حرفه ای است.

۱. استفاده از آب بند بدون مشخصات قابل اعتماد

مشکل فقط اصلی یا غیراصلی بودن نام روی بسته نیست؛ آب بند باید از نظر جنس، ابعاد، سختی و طراحی برای کاربرد مشخص مناسب باشد.

نمی توان برای همه پکینگ های متفرقه یک فشار تحمل ثابت اعلام کرد. معیار درست، مشخصات قابل ردیابی و تایید سازگاری است، نه ادعای فروشنده یا شباهت ظاهری.

۲. گرفتن سطح شفت با آچار لوله گیر

دندانه ابزار می تواند سطح کاری شفت را زخمی کند و آب بند جدید را خراب کند. حتی ابزار ظاهرا نرم نیز اگر در محل نامناسب یا با فشار زیاد استفاده شود، ممکن است آسیب ایجاد کند.

روش مهار باید همان روشی باشد که برای قطعه مشخص توصیه شده است.

۳. سفت کردن بیشتر به جای پیدا کردن علت نشتی

نشتی همیشه از شل بودن اتصال نیست. قطعه اشتباه، آب بند معیوب، رزوه آسیب دیده یا روش آب بندی نادرست با اعمال نیروی بیشتر اصلاح نمی شود.

گشتاور اضافی ممکن است اتصال یا بدنه را خراب کند و تعمیر ساده را به تعویض قطعه تبدیل کند.

۴. برگرداندن روغن جمع آوری شده به مخزن

روغن تخلیه شده از تجهیز خراب ممکن است حاوی براده، رطوبت و ذرات تخریب آب بند باشد. ظاهر شفاف هم تمیزی آن را ثابت نمی کند.

فیلتر کردن ساده در کارگاه، همه انواع آلودگی یا تخریب شیمیایی را برطرف نمی کند. استفاده دوباره باید فقط بر اساس روش کنترل آلودگی و معیار تاییدشده انجام شود.

۵. آزاد کردن فشار با شل کردن اتصال

باز کردن تدریجی رزوه، فشردن ساچمه کوپلینگ یا ضربه زدن به آن، روش ایمن تخلیه فشار نیست. روغن ممکن است ناگهان خارج شود یا قطعه تحت فشار حرکت کند.

فشار محبوس باید با ابزار سازگار و دستور مشخص مدیریت شود.

۶. صاف کاری یا جوشکاری خودسرانه قطعه باربر

صاف کردن شفت خمیده، جوشکاری بدنه و تراشکاری قطعات نگهدارنده فشار بدون طرح تعمیر تاییدشده می تواند استحکام و عملکرد تجهیز را تغییر دهد.

اگر بازسازی تخصصی از نظر سازنده مجاز نباشد، تعویض قطعه آسیب دیده انتخاب قابل اتکاتری است.

چگونه احتمال تکرار خرابی را کمتر کنیم؟

نگهداری موثر، بیشتر از هر چیز به عادت های درست استفاده وابسته است. تمیز نگه داشتن اتصال، بارگذاری مناسب و توجه به تغییر رفتار جک، معمولا از تعمیر دیرهنگام کم هزینه تر هستند.

برنامه نگهداری باید با شدت استفاده، محیط، سابقه خرابی و الزامات سازنده هماهنگ باشد.

پیش از هر استفاده

بدنه، شفت، کلاهک، شیلنگ و کوپلینگ ها را از نظر آسیب و نشتی بررسی کنید. ظرفیت و تناسب اجزای مدار نیز باید مشخص باشند.

سطح زیر جک و محل تماس با بار باید پایدار و مناسب باشند. برای جبران ناپایداری، از قطعات اتفاقی و لق استفاده نکنید.

هنگام کار

حرکت بار، رفتار گیج و وضعیت شیلنگ را زیر نظر داشته باشید. صدای غیرعادی، نشتی تازه، تغییر ناگهانی سرعت یا کج شدن مجموعه، دلیل توقف و بررسی هستند.

از جک برای ایجاد تعادل در یک آرایش ناپایدار استفاده نکنید و تجهیزات را فراتر از فشار، ظرفیت یا کورس مجاز به کار نگیرید.

پس از کار و هنگام انبارش

تجهیز را مطابق دستور سازنده جمع و تمیز کنید، اتصال ها را با درپوش مناسب بپوشانید و از رطوبت، گرد و خاک و آسیب سطحی محافظت کنید.

روغن ریزی، کندی برگشت و سایر تغییرات را ثبت کنید. این یادداشت های کوتاه به تشخیص روند خرابی کمک می کنند.

آیا سیل کیت باید در یک فاصله ثابت تعویض شود؟

برای همه جک ها نمی توان یک بازه ثابت مانند دو سال تعیین کرد. عمر آب بند به جنس، دما، شرایط انبارش، آلودگی و تعداد چرخه های کار وابسته است.

زمان تعویض باید بر اساس دستور سازنده، بازرسی، سابقه عملکرد و اهمیت کاربرد تعیین شود. نبود نشتی هم به تنهایی اثبات کننده سلامت کامل نیست.

تعمیر جک انرپک چه زمانی توجیه دارد؟

تعویض آب بند در سیلندری که سطوح و قطعات اصلی آن سالم هستند، ممکن است از نظر فنی و اقتصادی منطقی باشد. اما خرابی گسترده شفت، بدنه، رزوه های نگهدارنده یا چند قطعه اصلی، نتیجه را تغییر می دهد.

برای تصمیم گیری فقط قیمت سیل کیت را نبینید. هزینه توقف، قطعات، آزمون و قابلیت اعتماد پس از تعمیر نیز مهم هستند.

تعمیر زمانی ارزشمند است که علت اصلی خرابی برطرف شود و امکان تایید عملکرد ایمن وجود داشته باشد.

پرسش های متداول درباره تعمیر و نگهداری شفت جک انرپک

پاسخ های زیر، راهنمای کلی هستند. در مواردی که مشخصات یک مدل با این توضیحات تفاوت دارد، دستور همان تجهیز اولویت دارد.

آیا همه جک های انرپک با فشار ۷۰۰ بار کار می کنند؟

خیر. بسیاری از مدل های صنعتی این برند در این محدوده عرضه می شوند، اما فشار مجاز باید از روی پلاک و دفترچه خوانده شود. فشار کل مدار نیز نباید از حد مجاز ضعیف ترین جزء بیشتر شود.

آیا افت فشار بدون نشتی ظاهری، حتما از پکینگ است؟

خیر. شیر تخلیه، شیر کنترل، شیر یک طرفه و سایر بخش های مدار نیز می توانند عامل باشند. بررسی محل اندازه گیری فشار و وضعیت تکیه گاه بار هم ضروری است.

آیا می توان با تعویض گردگیر، روغن ریزی گلویی را رفع کرد؟

لزوما نه. گردگیر معمولا آب بند اصلی فشار نیست. ممکن است آب بند داخلی، سطح شفت یا راهنما نیز آسیب دیده باشد و به بررسی بیشتری نیاز داشته باشد.

چه روغنی برای جک انرپک مناسب است؟

روغنی که مشخصات آن برای پمپ، سیلندر و شرایط دمایی مورد استفاده تایید شده باشد. روغن های توصیه شده سازنده باید مبنای انتخاب باشند و جایگزینی صرفا بر اساس عدد ویسکوزیته انجام نشود.

از کجا اصالت سیل کیت را تشخیص دهیم؟

مهم ترین راه، خرید از مسیر قابل اعتماد و تطبیق شماره قطعه با مدل تجهیز است. بسته بندی، رنگ، بو، براق بودن یا وجود هولوگرام به تنهایی اصالت را ثابت نمی کنند.

قابلیت پیگیری خرید و اطلاعات فنی معتبر، از قضاوت ظاهری قابل اتکاتر هستند.

آیا شفت خم شده را می توان با پرس صاف کرد؟

صاف کاری کارگاهی بدون روش تاییدشده توصیه نمی شود. برگشتن ظاهر قطعه به حالت مستقیم، سلامت ابعادی و مکانیکی آن را تضمین نمی کند. قطعه باید طبق معیار سازنده ارزیابی و در صورت لزوم تعویض شود.

اگر کوپلینگ باز نشد، چه کنیم؟

ابتدا احتمال فشار محبوس را در نظر بگیرید. از ضربه زدن، فشردن ساچمه و شل کردن رزوه خودداری کنید. تخلیه فشار باید با ابزار سازگار و توسط فرد آموزش دیده انجام شود.

آیا برای هواگیری باید شیلنگ را کمی شل کرد؟

به صورت عمومی، خیر. شل کردن اتصال می تواند باعث نشتی پرفشار یا ورود آلودگی شود. هواگیری باید با روش مشخص شده در دفترچه همان مجموعه انجام شود.

آیا تست با بار سبک برای تایید تعمیر کافی است؟

خیر. حرکت روان بدون بار یا زیر بار سبک فقط بخشی از بررسی است. پذیرش نهایی باید بر اساس دستور آزمون، تجهیزات مناسب و معیار مشخص انجام شود.

چه زمانی باید کار را فورا متوقف کرد؟

در صورت افت غیرعادی بار، پاشش روغن، آسیب شیلنگ، احتمال ترک، کج شدن مجموعه یا گیر کردن غیرعادی شفت، کار باید متوقف و محدوده ایمن شود.

اگر احتمال تزریق روغن به پوست وجود دارد، رسیدگی پزشکی فوری لازم است؛ منتظر شدید شدن درد یا تورم نمانید.

جمع بندی

افت فشار، روغن ریزی و گیر کردن شفت جک انرپک، نشانه هایی هستند که باید علت آنها در کل مدار بررسی شود. شروع تعمیر با تعویض حدسی پکینگ ممکن است ایراد پمپ، اتصال یا بارگذاری نامناسب را پنهان کند و خرابی را دوباره برگرداند.

مسیر مطمئن، از مهار مکانیکی بار و شناسایی مدل آغاز می شود؛ سپس بررسی مدار، بازرسی قطعات، تعمیر طبق دستور سازنده و آزمون کنترل شده انجام می گیرد.

مهم ترین اصل این است: جک معیوب را با فشار بیشتر، ضربه یا باز کردن اتصال زیر فشار به کار برنگردانید. تعمیر زمانی کامل است که هم علت خرابی برطرف شده باشد و هم عملکرد تجهیز با روش معتبر تایید شود.
