اگر در صنایع نفت، گاز، پتروشیمی، نیروگاهها، پالایشگاهها، کارخانههای تولیدی یا موتورخانههای صنعتی فعالیت داشته باشید، احتمالاً میدانید که باز کردن فلنچها یکی از حساسترین مراحل تعمیرات خطوط لوله است. این کار در ظاهر ساده به نظر میرسد، اما در صورت رعایت نکردن اصول ایمنی میتواند باعث آسیب جدی به افراد، خراب شدن فلنچ، پاره شدن واشر، نشتی مواد خطرناک یا حتی وقوع حوادث بزرگ شود.
فلنچها معمولاً برای اتصال بخشهای مختلف خطوط لوله، شیرآلات، پمپها، تجهیزات فرایندی و مخازن استفاده میشوند. این قطعات ممکن است در اثر فشار، حرارت، زنگزدگی، خوردگی و باقی ماندن مواد بین سطوح، به یکدیگر چسبیده باشند. به همین دلیل، جدا کردن آنها باید با ابزار مناسب و روش کنترلشده انجام شود.
فلنچ بازکن هیدرولیک یکی از تجهیزات تخصصی است که برای ایجاد فاصله بین دو فلنچ طراحی شده است. این ابزار بدون نیاز به ضربه زدن، نیروی زیادی را به شکل یکنواخت و قابل کنترل به فلنچ وارد میکند.
در این مقاله، نحوه آمادهسازی محیط، بررسی تجهیزات، روش صحیح استفاده، خطاهای رایج، اقدامات اضطراری و شیوه نگهداری از فلنچ بازکن هیدرولیک را به زبان ساده و مرحلهبهمرحله بررسی میکنیم.
خرید دستگاه فلنج فیسر سری AFF ساخت تایوان
فلنچ بازکن هیدرولیک چیست؟
فلنچ بازکن هیدرولیک ابزاری است که برای جدا کردن دو فلنچ از یکدیگر استفاده میشود. این دستگاه معمولاً از یک فک یا گوه فولادی، بدنه مقاوم، سیستم هیدرولیک، پمپ و شلنگ فشار قوی تشکیل شده است.
با وارد شدن روغن هیدرولیک به داخل سیلندر، نیروی تولیدشده به فک دستگاه منتقل میشود. فک بهتدریج باز میشود و بین دو فلنچ فاصله ایجاد میکند. این فاصله باید به اندازهای باشد که بتوان واشر قدیمی را خارج کرد، سطح فلنچ را تمیز کرد و واشر جدید را در محل مناسب قرار داد.
فلنچ بازکنهای هیدرولیک در مدلهای مختلف تولید میشوند و هر مدل ظرفیت مشخصی دارد. برخی از آنها برای خطوط لوله کوچک و متوسط مناسب هستند و بعضی مدلها برای فلنچهای بزرگ و تجهیزات سنگین صنعتی طراحی شدهاند.
اجزای اصلی فلنچ بازکن هیدرولیک
| جزء دستگاه | وظیفه |
|---|---|
| فک یا گوه فولادی | وارد شدن به فاصله بین دو فلنچ و ایجاد شکاف |
| بدنه دستگاه | تحمل نیروی واردشده و نگه داشتن اجزای داخلی |
| سیلندر هیدرولیک | تبدیل فشار روغن به نیروی مکانیکی |
| پمپ هیدرولیک | ایجاد فشار لازم برای حرکت فک |
| شلنگ فشار قوی | انتقال روغن از پمپ به دستگاه |
| کوپلینگ و اتصالات | متصل کردن پمپ به شلنگ و سیلندر |
| شیر تخلیه | آزاد کردن فشار و بازگرداندن روغن به مخزن |
| بلوک ایمنی | جلوگیری از بسته شدن ناگهانی فلنچها |
| دسته یا محل گرفتن دستگاه | جابهجایی و قرار دادن ایمن ابزار |
چرا باز کردن فلنچها خطرناک است؟
در بسیاری از خطوط لوله، بخار، مواد شیمیایی، سوخت، روغن، آب داغ یا مواد خورنده جریان دارند. حتی اگر خط برای تعمیرات متوقف شده باشد، ممکن است مقداری فشار یا ماده در بخش داخلی لوله باقی مانده باشد.
اگر فلنچ بدون تخلیه کامل فشار باز شود، سیال باقیمانده میتواند با سرعت زیادی بیرون بزند. این وضعیت ممکن است باعث سوختگی، مسمومیت، آسیب پوستی، آسیب چشمی، آتشسوزی یا انفجار شود.
از طرف دیگر، دو فلنچ ممکن است به دلیل زنگزدگی یا فشار زیاد به یکدیگر چسبیده باشند. در چنین شرایطی، استفاده از چکش، پتک، دیلم یا قلم فلزی روش مناسبی نیست.
ضربههای شدید میتوانند به سطح آببندی فلنچ آسیب بزنند و در محیطهای دارای مواد قابل اشتعال نیز احتمال ایجاد جرقه وجود دارد.
مهمترین خطرات هنگام باز کردن فلنچ
| خطر احتمالی | علت ایجاد خطر | پیامد ممکن |
|---|---|---|
| باقی ماندن فشار داخل خط | تخلیه ناقص یا بستن اشتباه شیرها | پرتاب ناگهانی سیال |
| گیر کردن دست بین فلنچها | رعایت نکردن نقاط خطرناک | لهشدگی و آسیب شدید |
| شکستن فک دستگاه | استفاده بیش از ظرفیت ابزار | پرتاب قطعات فلزی |
| ترکیدن شلنگ | فرسودگی یا فشار بیش از حد | پاشش روغن و آسیب بدنی |
| کج شدن فلنچ | استفاده نامناسب از دستگاه | آسیب به پیچها و نشتی |
| ایجاد جرقه | استفاده از ابزار ضربهای نامناسب | آتشسوزی یا انفجار |
| سقوط قطعات | مهاربندی نکردن لوله | آسیب به افراد و تجهیزات |
| قرار گرفتن در معرض مواد | شناسایی نکردن سیال داخل خط | مسمومیت یا سوختگی |
اقدامات ضروری پیش از شروع کار
بخش مهمی از ایمنی، پیش از روشن کردن پمپ و قرار دادن دستگاه انجام میشود. اگر آمادهسازی اولیه به شکل دقیق انجام نشود، حتی بهترین فلنچ بازکن نیز نمیتواند از بروز حادثه جلوگیری کند.
دریافت مجوز کار
در سایتهای صنعتی، باز کردن فلنچ معمولاً باید با مجوز کار انجام شود. نوع مجوز به شرایط محل و نوع سیال داخل خط بستگی دارد.
ممکن است به مجوز کار سرد، کار گرم، ورود به فضای بسته یا مجوز مخصوص تعمیرات فرایندی نیاز باشد.
قبل از شروع کار، مسئول تعمیرات و مسئول ایمنی باید درباره موارد زیر به توافق برسند:
- محدوده دقیق تعمیرات
- نوع سیال داخل خط
- روش ایزوله کردن خط
- روش تخلیه فشار و مواد باقیمانده
- ابزارهای مورد استفاده
- تجهیزات حفاظت فردی
- مسیر خروج اضطراری
- روش جمعآوری و دفع مواد خارجشده از خط
اجرای سیستم قفلگذاری و برچسبگذاری
سیستم قفلگذاری و برچسبگذاری برای جلوگیری از باز شدن ناخواسته شیرها یا راهاندازی تجهیزات استفاده میشود.
تمام شیرها، پمپها، منابع انرژی و مسیرهایی که ممکن است باعث ورود فشار به بخش تعمیراتی شوند، باید شناسایی و ایزوله شوند.
در این مرحله تنها بستن شیر کافی نیست. شیرهای مهم باید قفل شوند و برچسب هشدار روی آنها قرار بگیرد.
همچنین باید شخص مسئول مشخص باشد و هیچکس بدون هماهنگی حق برداشتن قفل یا تغییر وضعیت شیر را نداشته باشد.
تخلیه کامل فشار و سیال
پس از ایزوله کردن خط، فشار داخلی باید از مسیرهای مناسب تخلیه شود.
برای این کار ممکن است از شیر تخلیه، شیر هواگیری، مسیر تخلیه اضطراری یا تجهیزات مخصوص استفاده شود.
فشارسنج باید صفر را نشان دهد، اما فقط به عدد فشارسنج اکتفا نکنید. ممکن است فشارسنج خراب باشد یا بخشی از خط همچنان تحت فشار باقی مانده باشد.
تخلیه باید از مسیر مورد تأیید واحد فرایند و ایمنی انجام شود.
قبل از باز کردن کامل فلنچ، بهتر است پیچها به شکل کنترلشده و مرحلهبهمرحله شل شوند. در این مرحله، افراد باید در مسیر احتمالی خروج سیال قرار نگیرند.
بررسی دمای خط
اگر خط لوله برای مدتی با بخار، سیال داغ یا مواد گرم کار کرده باشد، ممکن است هنوز دمای خطرناکی داشته باشد.
لمس کردن لوله یا فلنچ بدون تجهیزات مناسب میتواند باعث سوختگی شود.
دمای سطح باید بررسی شود و در صورت نیاز، تا رسیدن خط به دمای ایمن صبر شود.
همچنین اگر احتمال وجود مواد فرار یا قابل اشتعال وجود دارد، تهویه و کنترل گاز محیط باید انجام شود.
بررسی فلنچ بازکن پیش از استفاده
هیچوقت دستگاه را بدون بازرسی اولیه وارد عملیات نکنید. بررسی چند دقیقهای ابزار میتواند از یک حادثه جدی جلوگیری کند.
بررسی بدنه و فکها
بدنه فلنچ بازکن باید فاقد ترک، شکستگی، تاببرداشتن و خوردگی شدید باشد.
فکها نیز باید کاملاً سالم باشند و روی نوک آنها پریدگی، لبپریدگی، ترک یا لهشدگی دیده نشود.
اگر سطح فک بیش از حد ساییده شده باشد، احتمال لغزش دستگاه هنگام باز کردن فلنچ افزایش پیدا میکند. چنین ابزاری باید از سرویس خارج شود تا توسط فرد متخصص بررسی شود.
بررسی شلنگ هیدرولیک
شلنگ را در تمام طول آن بررسی کنید. وجود هر یک از موارد زیر نشانه ایراد است:
- بریدگی یا پارگی روکش
- بادکردگی در بخشی از شلنگ
- ساییدگی شدید
- ترکخوردگی
- نشتی روغن
- تابخوردگی شدید
- آسیب دیدن سر شلنگ
- زنگزدگی یا خرابی اتصالات
شلنگ آسیبدیده نباید با چسب، سیم یا بستهای موقت تعمیر شود.
شلنگهای هیدرولیک با فشار بالا کار میکنند و تعمیر غیراصولی آنها میتواند باعث ترکیدن ناگهانی شود.
بررسی پمپ و سطح روغن
سطح روغن باید مطابق دستور سازنده باشد. کمبود روغن میتواند باعث عملکرد نامنظم، هوا گرفتن سیستم و آسیب دیدن پمپ شود.
از روغنی استفاده کنید که سازنده دستگاه تعیین کرده است.
در بسیاری از تجهیزات از روغن هیدرولیک سبک استفاده میشود، اما نوع دقیق روغن، گرانروی و شرایط مصرف باید از دفترچه دستگاه یا واحد تعمیرات مشخص شود.
به جای روغن هیدرولیک از روغن موتور، روغن ترمز، واسکازین یا روغنهای متفرقه استفاده نکنید.
ترکیب روغنهای مختلف نیز ممکن است به آببندها و اجزای داخلی آسیب بزند.
بررسی کوپلینگها و اتصالات
کوپلینگها باید تمیز، سالم و بدون نشتی باشند.
وجود خاک، شن، براده یا ذرات فلزی در اتصالات میتواند باعث خرابی پمپ و گیر کردن شیرها شود.
قبل از اتصال شلنگ، درپوش محافظ را بردارید و محل اتصال را تمیز کنید. پس از پایان کار نیز درپوشها را دوباره روی اتصالات قرار دهید.
انتخاب فلنچ بازکن مناسب
انتخاب ابزار باید بر اساس اندازه فلنچ، فاصله اولیه، فشار کاری، وزن لوله و ظرفیت دستگاه انجام شود.
صرفاً بزرگ بودن ظاهری ابزار به معنی مناسب بودن آن نیست.
عوامل مهم در انتخاب دستگاه
| عامل | دلیل اهمیت |
|---|---|
| قطر فلنچ | مشخص میکند چه ابعادی از دستگاه مناسب است |
| کلاس فشاری فلنچ | بر ضخامت فلنچ و نیروی لازم تأثیر دارد |
| فاصله اولیه بین فلنچها | نوک فک باید بتواند وارد شکاف شود |
| ظرفیت نیروی دستگاه | باید متناسب با نیروی مورد نیاز عملیات باشد |
| جنس و شکل فک | در جلوگیری از لغزش و آسیب به فلنچ اهمیت دارد |
| وزن تجهیزات | برای انتخاب روش جابهجایی مهم است |
| تعداد دستگاه مورد نیاز | در فلنچهای بزرگ معمولاً به دو یا چند دستگاه نیاز است |
| شرایط محیطی | خطر انفجار، رطوبت، گرما و فضای محدود را مشخص میکند |
کلاسهای مختلف فلنچ مانند کلاس ۱۵۰، ۳۰۰ و ۶۰۰ ضخامت و مقاومت متفاوتی دارند. به همین دلیل، نمیتوان یک مدل فلنچ بازکن را برای تمام خطوط استفاده کرد.
آموزش مرحلهبهمرحله کار با فلنچ بازکن هیدرولیک
پس از تکمیل بررسیهای ایمنی، میتوان کار را شروع کرد. تمام مراحل باید با آرامش و بدون عجله انجام شوند.
مرحله اول: آمادهسازی محل کار
محدوده اطراف فلنچ را خلوت کنید.
ابزارهای اضافی، کابلها، شلنگها و وسایلی را که ممکن است باعث زمین خوردن افراد شوند، از مسیر دور کنید.
اطمینان پیدا کنید که محل ایستادن اپراتور صاف و پایدار است.
اگر لوله سنگین است یا احتمال حرکت آن وجود دارد، باید از پایه، زنجیر، بست یا تجهیزات مهاربندی مناسب استفاده شود.
هیچ فردی نباید در مسیر احتمالی حرکت لوله یا روبهروی شکاف فلنچ بایستد.
مرحله دوم: شل کردن کنترلشده پیچها
پیچهای فلنچ را به صورت ضربدری و مرحلهبهمرحله شل کنید.
همه پیچها را همزمان خارج نکنید. چند پیچ باید در جای خود باقی بمانند تا از جدا شدن ناگهانی دو بخش جلوگیری شود.
اگر بین فلنچها نشانهای از فشار، بخار، بو، مایع یا صدای خروج گاز مشاهده شد، کار را متوقف کنید و افراد را از محل دور کنید.
در این وضعیت، ادامه باز کردن پیچها میتواند خطرناک باشد.

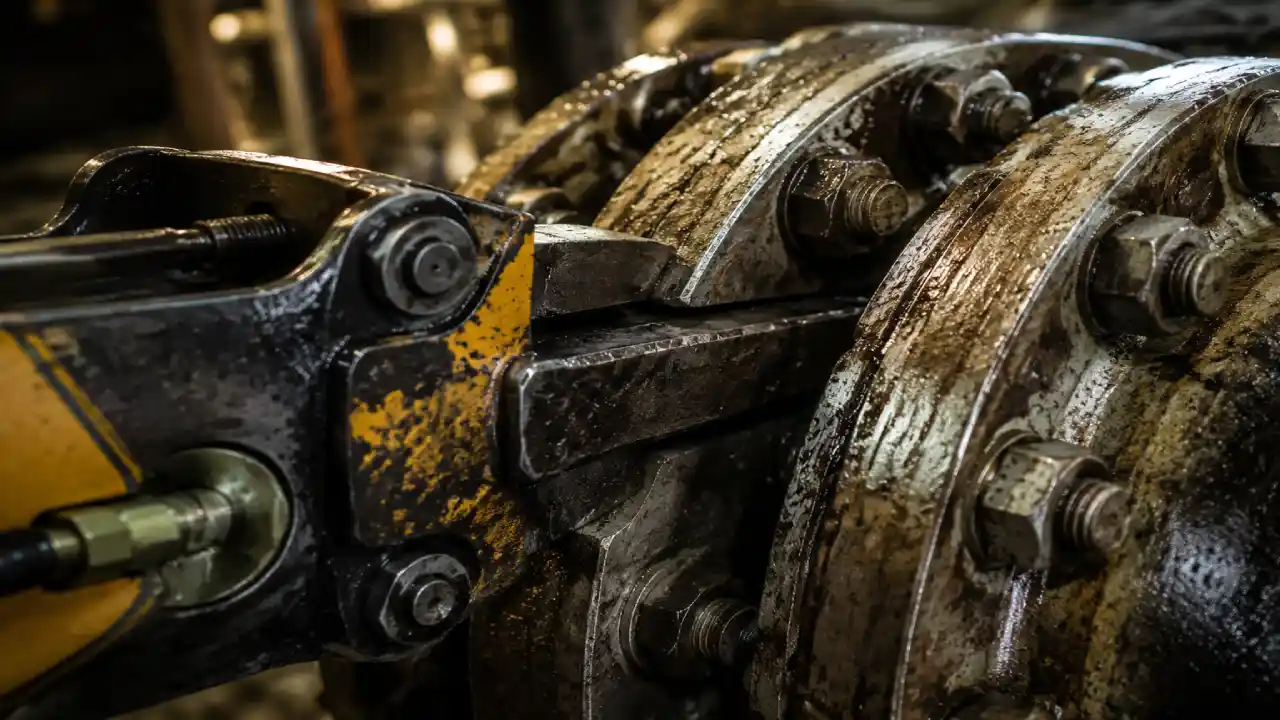

مرحله سوم: قرار دادن فک دستگاه
نوک فک را در فاصله موجود بین دو فلنچ قرار دهید.
فک باید تا حد امکان در قسمت مناسب و مقاوم فلنچ درگیر شود.
دستگاه نباید فقط با قسمت بسیار کوچکی از نوک فک داخل شکاف قرار بگیرد. درگیری کم میتواند باعث لغزش، پرتاب شدن دستگاه یا آسیب دیدن لبه فلنچ شود.
همچنین دستگاه نباید در محل ضعیف، ترکخورده یا خوردهشده فلنچ قرار بگیرد.
مرحله چهارم: اتصال پمپ و کنترل وضعیت شلنگ
پمپ را در محلی قرار دهید که اپراتور دید کافی به دستگاه داشته باشد و مجبور نباشد در نزدیکی نقطه خطرناک بایستد.
شلنگ نباید زیر پا، بین قطعات متحرک یا در مسیر برخورد تجهیزات قرار بگیرد.
از خم کردن شدید شلنگ و کشیدن آن برای جابهجا کردن دستگاه خودداری کنید.
مرحله پنجم: شروع آرام پمپاژ
پس از اطمینان از بسته بودن شیر تخلیه، پمپاژ را بهآرامی شروع کنید.
در این مرحله به حرکت فک، صدای دستگاه، وضعیت فلنچ و رفتار شلنگ توجه داشته باشید.
اگر دستگاه به شکل ناگهانی حرکت کرد، کج شد، صدای غیرعادی ایجاد کرد یا روغن نشت کرد، پمپاژ را متوقف کنید.
هرگز برای افزایش سرعت، فشار بیشتری از ظرفیت مشخصشده به دستگاه وارد نکنید.
مرحله ششم: استفاده از دو دستگاه در فلنچهای بزرگ
در فلنچهای بزرگ، استفاده از یک دستگاه معمولاً باعث کج شدن فلنچ میشود.
در این شرایط، بهتر است از دو دستگاه در دو نقطه مقابل یکدیگر استفاده شود.
قرار دادن دو دستگاه در زاویه تقریبی ۱۸۰ درجه کمک میکند نیرو متعادلتر به فلنچ وارد شود.
پمپاژ باید با هماهنگی کامل انجام شود. بهتر است یک نفر مسئول اعلام فرمان باشد و هر دو اپراتور با سرعت یکسان کار کنند.
در صورت نیاز به استفاده از چند دستگاه، هماهنگی اپراتورها اهمیت بیشتری پیدا میکند.
باز کردن نامتعادل فلنچ میتواند به پیچها، سطح آببندی و بدنه تجهیزات آسیب بزند.

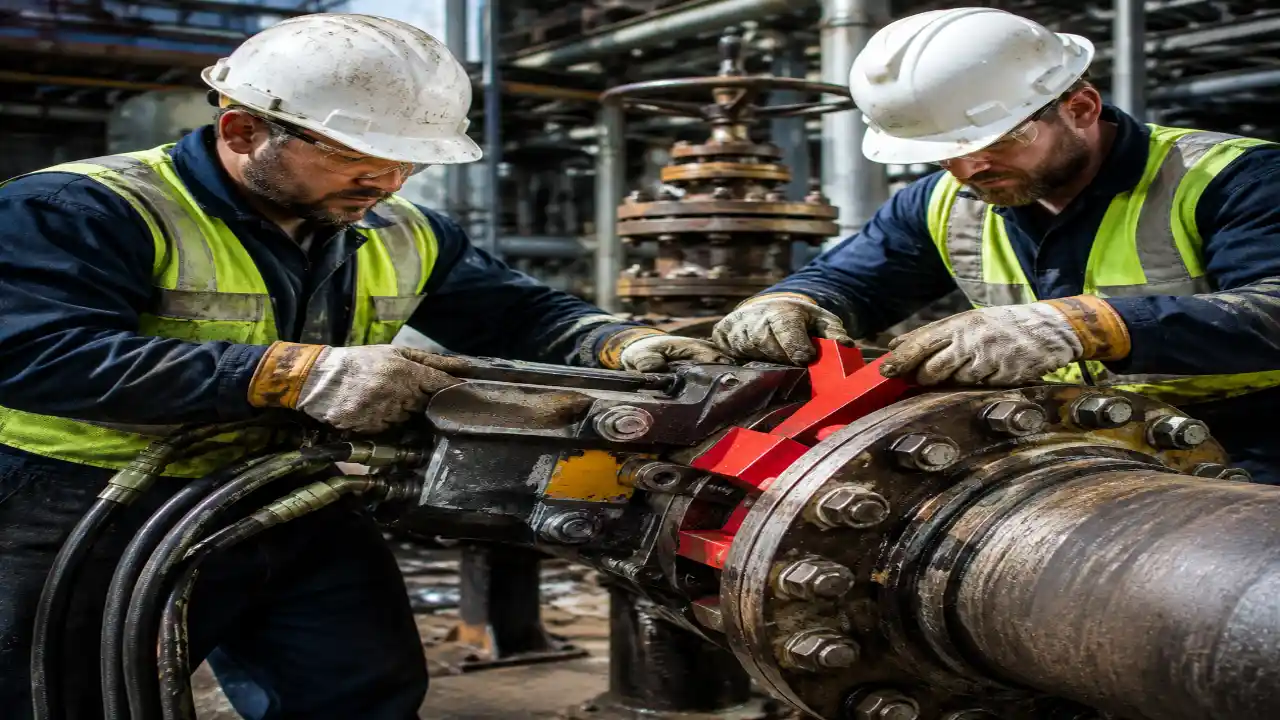

مرحله هفتم: قرار دادن بلوکهای ایمنی
پس از ایجاد فاصله مناسب، بلوکهای ایمنی را در فضای ایجادشده قرار دهید.
این بلوکها باید از جنس مناسب، سالم و دارای مقاومت کافی باشند.
بلوک ایمنی باید به شکلی قرار بگیرد که در صورت کاهش فشار هیدرولیک، فاصله ایجادشده حفظ شود.
فلنچ بازکن نباید تنها وسیله نگهدارنده فاصله باشد.
به هیچ عنوان دست، انگشت، پا یا ابزار دستی را داخل شکاف فلنچ قرار ندهید.
حتی اگر فاصله زیاد به نظر برسد، امکان حرکت ناگهانی قطعات وجود دارد.
مرحله هشتم: خارج کردن واشر قدیمی
بعد از تثبیت فلنچ، واشر قدیمی را با ابزار مناسب خارج کنید.
برای برداشتن واشر از ضربههای شدید استفاده نکنید، زیرا ممکن است سطح آببندی آسیب ببیند.
اگر واشر به سطح چسبیده است، از ابزار مخصوص و روش مورد تأیید واحد تعمیرات استفاده کنید.
در خطوطی که مواد سمی، خورنده یا قابل اشتعال داشتهاند، واشر قدیمی باید طبق دستورالعمل ایمنی جمعآوری و دفع شود.
مرحله نهم: تمیز کردن سطح آببندی
سطح فلنچ باید با دقت بررسی و تمیز شود.
آلودگی، زنگزدگی، بقایای واشر، براده فلزی و ذرات خارجی میتوانند مانع آببندی صحیح شوند.
برای تمیز کردن سطح، از ابزار و مواد مناسب استفاده کنید.
استفاده از ابزارهای بسیار زبر یا ضربه زدن مستقیم میتواند روی سطح فلنچ خط بیندازد.
اگر روی سطح آببندی شیار عمیق، خوردگی شدید یا ترک مشاهده شد، قبل از بستن مجدد باید موضوع به مسئول فنی گزارش شود.
مرحله دهم: نصب واشر جدید
واشر جدید باید دقیقاً متناسب با نوع فلنچ، فشار کاری، دمای خط و نوع سیال انتخاب شود.
استفاده از واشر نامناسب یکی از دلایل اصلی نشتی پس از تعمیر است.
واشر باید بدون تاخوردگی، بریدگی، آلودگی و تغییر شکل باشد.
آن را در مرکز سطح آببندی قرار دهید و مطمئن شوید که از جای خود خارج نشده است.
هرگز از واشر قدیمی دوباره استفاده نکنید؛ مگر اینکه دستورالعمل سازنده یا روش تعمیرات به صورت مشخص چنین اجازهای داده باشد.
مرحله یازدهم: کاهش فشار و خارج کردن دستگاه
پس از قرار گرفتن واشر، ابتدا مطمئن شوید که دو فلنچ در وضعیت درست قرار دارند.
سپس با استفاده از پمپ و شیر تخلیه، فشار دستگاه را بهتدریج کم کنید.
فلنچها نباید ناگهان روی هم بسته شوند.
با کاهش فشار، وضعیت واشر و حرکت فلنچ را کنترل کنید.
اگر قطعات کج شدند یا واشر از جای خود خارج شد، کار را متوقف کنید و مشکل را برطرف کنید.
پس از آنکه فشار از روی دستگاه برداشته شد، فلنچ بازکن را با استفاده از دسته مخصوص از محل خارج کنید.
دست خود را بین فلنچها قرار ندهید.
مرحله دوازدهم: بستن پیچها با گشتاور مناسب
پیچها باید طبق الگوی ضربدری و با گشتاور تعیینشده بسته شوند.
سفت کردن بیش از حد یا نامساوی پیچها میتواند باعث آسیب به واشر و ایجاد نشتی شود.
برای کارهای حساس، مقدار گشتاور باید با آچار گشتاورسنج کنترل شود.
ترتیب بستن پیچها نیز باید مطابق دستورالعمل فنی تجهیز باشد.
نقاط خطرناک هنگام کار با فلنچ بازکن
یکی از مهمترین مفاهیم ایمنی در این کار، شناسایی نقاط خطرناک یا محلهای گیرکردن و لهشدن است.
این نقاط معمولاً بین دو فلنچ، بین فک دستگاه و بدنه یا در مسیر حرکت لوله قرار دارند.
نکات مهم برای جلوگیری از آسیب دست و انگشت
- دست خود را بین دو فلنچ قرار ندهید.
- برای تنظیم دستگاه از دسته یا ابزار مناسب استفاده کنید.
- هنگام پمپاژ، روبهروی فک دستگاه نایستید.
- از گرفتن شلنگ برای کنترل دستگاه خودداری کنید.
- هنگام جابهجایی ابزار سنگین، از کمک نفر دوم استفاده کنید.
- از دستکش مناسب استفاده کنید، اما به یاد داشته باشید دستکش جایگزین روش کار ایمن نیست.
- افراد غیرمسئول را از محدوده کار دور کنید.
- در زمان پمپاژ، محل قرارگیری فک و جهت حرکت احتمالی آن را زیر نظر داشته باشید.
تجهیزات حفاظت فردی مورد نیاز
نوع تجهیزات حفاظت فردی به نوع خط، سیال داخل آن و شرایط محیط بستگی دارد.
با این حال، در بیشتر عملیاتهای باز کردن فلنچ استفاده از تجهیزات زیر ضروری است:
| وسیله حفاظت فردی | کاربرد |
|---|---|
| کلاه ایمنی | محافظت از سر در برابر سقوط یا برخورد قطعات |
| عینک ایمنی | جلوگیری از ورود ذرات و پاشش مواد به چشم |
| شیلد صورت | محافظت بیشتر در برابر پاشش سیال |
| دستکش مقاوم | محافظت از دست در برابر بریدگی و آلودگی |
| لباس کار مناسب | کاهش تماس پوست با مواد و آلودگی |
| کفش ایمنی پنجه فولادی | محافظت از پا در برابر سقوط ابزار و قطعات |
| گوشی محافظ | مناسب برای محیطهای پرسروصدا |
| ماسک یا تجهیزات تنفسی | در صورت وجود بخار، گاز یا ماده خطرناک |
| تجهیزات مناسب محیط دارای خطر اشتعال | طبق دستورالعمل ایمنی سایت |
انتخاب تجهیزات تنفسی و لباس مخصوص مواد شیمیایی باید بر اساس نوع ماده موجود در خط انجام شود.
استفاده از ماسک معمولی برای گازهای سمی یا محیط دارای کمبود اکسیژن کافی نیست.
اشتباهات رایج هنگام کار با فلنچ بازکن هیدرولیک
چند مورد از اشتباهات کار با فلنچ باز کن
استفاده از چکش و پتک برای باز کردن فلنچ
ضربه زدن به فلنچ میتواند باعث آسیب به سطح آببندی، ایجاد جرقه و حرکت ناگهانی قطعات شود.
در محیطهای صنعتی، این روش معمولاً ممنوع یا محدود است.
استفاده از دستگاه ضعیف برای فلنچ سنگین
اگر ظرفیت دستگاه با اندازه و کلاس فلنچ تناسب نداشته باشد، فشار بیش از حد به فک، پمپ و شلنگ وارد میشود.
این کار ممکن است باعث شکستن دستگاه یا خرابی فلنچ شود.
استفاده از اهرم اضافی روی پمپ
اگر پمپ به سختی حرکت میکند، نباید با لوله بلند، چکش یا وزن بدن نیروی بیشتری وارد کنید.
این کار میتواند فشار سیستم را از حد مجاز بالاتر ببرد.
استفاده از یک دستگاه برای فلنچهای بزرگ
در فلنچهای بزرگ، باز کردن از یک نقطه باعث کج شدن فلنچ میشود.
نتیجه این کار میتواند خرابی پیچها، آسیب به واشر و نشتی بعدی باشد.
خارج کردن همه پیچها پیش از ایجاد مهار
تا زمانی که فاصله ایجاد نشده و روش مهاربندی مشخص نیست، نباید همه پیچها را خارج کرد.
باقی ماندن تعدادی از پیچها به کنترل حرکت اولیه کمک میکند.
قرار دادن دست بین فلنچها
این یکی از خطرناکترین اشتباهات است.
حتی اگر دستگاه سالم باشد، کاهش ناگهانی فشار یا لغزش فک میتواند باعث بسته شدن فلنچ شود.
بیتوجهی به نشتی روغن
نشتی روغن فقط یک ایراد ظاهری نیست.
نشتی میتواند نشانه آسیب به شلنگ، آببند یا اتصال باشد و در فشار بالا به ترکیدن ناگهانی منجر شود.
اگر فلنچ بازکن بین دو فلنچ گیر کرد چه کار کنیم؟
گیر کردن دستگاه معمولاً زمانی رخ میدهد که فلنچ تحت فشار مکانیکی باشد، ابزار کج شده باشد یا فشار هیدرولیک به شکل ناگهانی کاهش پیدا کند.
در این شرایط، ابتدا کار را متوقف کنید و افراد غیرضروری را از محدوده دور کنید.
به دستگاه ضربه نزنید و سعی نکنید با زور آن را بیرون بکشید.
روش ایمن برخورد با دستگاه گیر کرده
- وضعیت فلنچ و تکیهگاههای لوله را بررسی کنید.
- مطمئن شوید فشار داخلی خط وجود ندارد.
- دست و بدن خود را از مسیر حرکت قطعات دور نگه دارید.
- از یک دستگاه دوم یا جک مناسب برای برداشتن فشار از روی ابزار استفاده کنید.
- پیش از خارج کردن دستگاه، فاصله ایجادشده را با بلوک ایمنی مهار کنید.
- اگر شلنگ یا پمپ آسیب دیده است، تعمیر را به فرد متخصص بسپارید.
- در صورت مشاهده ترک، تغییر شکل یا نشتی شدید، ابزار را از سرویس خارج کنید.
استفاده از پتک، ضربه مستقیم، حرارت دادن دستگاه یا باز کردن قطعات تحت فشار، روش ایمنی محسوب نمیشود.
اگر شلنگ هیدرولیک پاره شد چه باید کرد؟
در صورت پارگی شلنگ، فوراً پمپاژ را متوقف کنید و از محل دور شوید.
روغن هیدرولیک با فشار بالا میتواند از سوراخ بسیار کوچک عبور کند و وارد پوست شود.
این نوع آسیب ممکن است در ابتدا درد زیادی نداشته باشد، اما یک وضعیت پزشکی جدی است و باید فوراً بررسی شود.
برای کنترل شرایط:
- به نشتی با دست نزدیک نشوید.
- برای پیدا کردن محل نشتی از دست استفاده نکنید.
- فشار سیستم را طبق دستورالعمل سازنده آزاد کنید.
- افراد را از محدوده پاشش دور نگه دارید.
- شلنگ را با نمونه استاندارد و مناسب جایگزین کنید.
- ابزار را تا زمان بررسی کامل دوباره استفاده نکنید.
- در صورت ورود روغن به پوست، فرد را فوراً به مرکز درمانی منتقل کنید.
نگهداری صحیح از فلنچ بازکن هیدرولیک
نگهداری درست، عمر دستگاه را افزایش میدهد و احتمال خرابی در زمان کار را کم میکند.
تمیز کردن دستگاه
پس از پایان کار، گلولای، گردوغبار، روغن و مواد شیمیایی را از روی بدنه و فکها پاک کنید.
اگر دستگاه با مواد خورنده تماس داشته است، پاکسازی باید طبق دستورالعمل مربوط به همان ماده انجام شود.
آزاد کردن فشار هیدرولیک
دستگاه را در حالی که سیستم هیدرولیک تحت فشار است، برای مدت طولانی رها نکنید.
پس از پایان کار، فشار را طبق روش سازنده کاهش دهید و مطمئن شوید فشار باقیمانده به صفر رسیده است.
محافظت از اتصالات
درپوشهای محافظ را روی کوپلینگها قرار دهید.
اتصالات باز نباید روی زمین یا در معرض گردوغبار رها شوند.
بررسی دورهای
در بازدیدهای دورهای، موارد زیر را کنترل کنید:
- سلامت فکها
- وضعیت بدنه
- نشتی سیلندر
- سلامت شلنگ
- عملکرد شیر تخلیه
- سطح روغن
- سلامت کوپلینگها
- وضعیت آببندها
- عملکرد پمپ
- سالم بودن بلوکهای ایمنی
شرایط انبار کردن
تجهیزات را در محیطی خشک، تمیز و دور از رطوبت شدید نگهداری کنید.
دستگاه نباید در معرض نور مستقیم خورشید، مواد شیمیایی، گرمای زیاد یا ضربه قرار بگیرد.
فکها باید به شکلی قرار بگیرند که تحت فشار اضافی نباشند.
شلنگها نیز نباید به صورت تند و فشرده پیچانده شوند.
بازرسی و سرویس دورهای فلنچ بازکن هیدرولیک
فلنچ بازکن هیدرولیک باید بر اساس میزان استفاده و دستورالعمل سازنده به صورت دورهای سرویس شود.
تجهیزاتی که در محیطهای سخت، مرطوب، خورنده یا پرگردوغبار استفاده میشوند، به بازرسی بیشتری نیاز دارند.
اگر هر یک از موارد زیر مشاهده شد، دستگاه باید از سرویس خارج شود:
- ترک روی فک یا بدنه
- تغییر شکل فک
- نشتی روغن
- حرکت نامنظم
- کاهش محسوس قدرت
- گیر کردن شیر تخلیه
- صدای غیرعادی پمپ
- پارگی یا بادکردگی شلنگ
- ساییدگی شدید اتصالات
- باز نشدن فک با وجود فشار کافی
تعمیرات داخلی پمپ، تعویض آببندها و تست فشار باید توسط تعمیرکار مجاز یا فرد آموزشدیده انجام شود.
تفاوت فلنچ بازکن هیدرولیک و مکانیکی
فلنچ بازکن مکانیکی معمولاً با پیچ، رزوه و آچار کار میکند. این ابزار برای کارهای سبکتر و فلنچهایی با فاصله اولیه مناسب کاربرد دارد.
فلنچ بازکن هیدرولیک از فشار روغن برای ایجاد نیروی بیشتر استفاده میکند و برای عملیات سنگین صنعتی مناسبتر است.
مدل هیدرولیک سرعت و قدرت بیشتری دارد، اما نیازمند بررسی دقیق شلنگ، پمپ، فشار کاری و اتصالات است.
| ویژگی | فلنچ بازکن مکانیکی | فلنچ بازکن هیدرولیک |
|---|---|---|
| روش ایجاد نیرو | چرخاندن پیچ | فشار روغن |
| کاربرد معمول | کارهای سبک و متوسط | کارهای سنگین صنعتی |
| قدرت | محدودتر | بالاتر |
| نیاز به پمپ | ندارد | دارد |
| نگهداری | سادهتر | نیازمند بررسی سیستم هیدرولیک |
| سرعت کار | معمولاً کمتر | معمولاً بیشتر |
| نیاز به آموزش | متوسط | بیشتر و تخصصیتر |
سؤالات متداول درباره فلنچ بازکن هیدرولیک
بررسی سوالات متداول شما در این بخش از کمپانی آرمه. اگر سوالات دیگری داشتید در قسمت کامنت های سایت با ما در ارتباط باشید.
آیا برای فلنچهای بزرگ میتوان فقط از یک فلنچ بازکن استفاده کرد؟
در بیشتر موارد خیر.
استفاده از یک دستگاه برای فلنچهای بزرگ میتواند باعث کج شدن فلنچ و وارد شدن نیروی نامتعادل به پیچها و واشر شود.
برای این نوع کار معمولاً از دو دستگاه یا بیشتر در نقاط متقابل استفاده میشود.
تعداد دقیق دستگاه باید بر اساس اندازه فلنچ، وزن لوله، طراحی ابزار و دستورالعمل تعمیرات مشخص شود.
آیا قبل از باز کردن فلنچ باید همه پیچها خارج شوند؟
خیر.
بهتر است ابتدا پیچها به صورت کنترلشده شل شوند و تا زمان ایجاد فاصله و مهاربندی مناسب، تعدادی از آنها در جای خود باقی بمانند.
خارج کردن کامل پیچها در ابتدای کار میتواند باعث جدا شدن ناگهانی قطعات شود.
چرا فک دستگاه در زمان پمپاژ حرکت نمیکند؟
چند علت ممکن است وجود داشته باشد:
- شیر تخلیه به طور کامل بسته نشده است.
- سطح روغن پایین است.
- سیستم هیدرولیک هوا دارد.
- شلنگ یا کوپلینگ دچار مشکل شده است.
- پمپ توان کافی ندارد.
- فک در محل مناسبی قرار نگرفته است.
- فشار مورد نیاز بیشتر از ظرفیت دستگاه است.
در این وضعیت به پمپ نیروی اضافی وارد نکنید. ابتدا دستگاه را متوقف کرده و علت را بررسی کنید.
آیا میتوان از روغن موتور در پمپ هیدرولیک استفاده کرد؟
خیر.
نوع روغن باید مطابق مشخصات اعلامشده توسط سازنده دستگاه باشد.
روغن موتور یا روغنهای متفرقه میتوانند باعث خرابی پمپ، آسیب به آببندها و کاهش عملکرد سیستم شوند.
چه زمانی باید فک دستگاه تعویض شود؟
اگر روی فک ترک، پریدگی، لهشدگی، خوردگی عمیق یا تغییر شکل مشاهده شد، استفاده از آن باید متوقف شود.
فک آسیبدیده ممکن است در زمان اعمال فشار بشکند یا از محل خود خارج شود.
آیا کار با فلنچ بازکن نیاز به آموزش دارد؟
بله.
کاربر باید با خطرات فشار هیدرولیک، روش ایزوله کردن خط، نقاط گیرکردن، استفاده از تجهیزات حفاظت فردی، محدودیت ظرفیت دستگاه و روش اضطراری تخلیه فشار آشنا باشد.
در سایتهای صنعتی معمولاً گذراندن دورههای ایمنی، آموزش تجهیزات هیدرولیک و دریافت مجوز کار ضروری است.
آیا میتوان برای ایجاد فاصله بیشتر، فشار دستگاه را بیش از مقدار اعلامشده افزایش داد؟
خیر.
هر دستگاه ظرفیت مشخصی دارد و عبور از فشار یا نیروی مجاز میتواند باعث شکست فک، ترکیدن شلنگ یا آسیب به فلنچ شود.
اگر فاصله ایجادشده کافی نیست، باید روش کار، انتخاب ابزار و وضعیت فلنچ توسط مسئول فنی بررسی شود.
چرا استفاده از بلوک ایمنی اهمیت دارد؟
فلنچ بازکن برای ایجاد فاصله طراحی شده است، اما نباید تنها وسیله نگهدارنده فاصله باشد.
اگر فشار هیدرولیک کاهش پیدا کند یا شلنگ آسیب ببیند، فلنچ ممکن است ناگهان بسته شود.
بلوک ایمنی از این حرکت جلوگیری میکند و امکان انجام تعمیرات را با امنیت بیشتری فراهم میسازد.
چکلیست سریع ایمنی پیش از شروع کار
| مورد بررسی | وضعیت مطلوب |
|---|---|
| مجوز کار | دریافت شده باشد |
| نوع سیال | مشخص و ثبت شده باشد |
| فشار خط | تخلیه شده و صفر شده باشد |
| شیرها | بسته، قفل و برچسبگذاری شده باشند |
| دمای خط | در محدوده ایمن باشد |
| ظرفیت دستگاه | متناسب با فلنچ باشد |
| فکها | بدون ترک و آسیب باشند |
| شلنگ | بدون پارگی، بادکردگی و نشتی باشد |
| پمپ | سالم و دارای روغن مناسب باشد |
| کوپلینگها | تمیز و سالم باشند |
| پیچهای فلنچ | به شکل کنترلشده شل شده باشند |
| مهاربندی لوله | انجام شده باشد |
| بلوک ایمنی | در دسترس و سالم باشد |
| تجهیزات حفاظت فردی | کامل و مناسب باشد |
| محدوده کار | خلوت و علامتگذاری شده باشد |
| ارتباط بین اپراتورها | مشخص و هماهنگ باشد |
جمعبندی
فلنچ بازکن هیدرولیک یکی از ابزارهای کاربردی و قدرتمند برای جدا کردن فلنچها در خطوط لوله است، اما استفاده از آن تنها زمانی ایمن خواهد بود که تمام مراحل با دقت انجام شوند.
پیش از شروع کار باید خط به طور کامل ایزوله و تخلیه شود، وضعیت فشار و دما بررسی شود، دستگاه و شلنگها سالم باشند و ظرفیت ابزار با اندازه و کلاس فلنچ تناسب داشته باشد.
هنگام کار نیز باید فکها به شکل صحیح درگیر شوند، پمپاژ با آرامش انجام شود و در فلنچهای بزرگ از چند دستگاه به صورت هماهنگ استفاده شود.
قرار دادن بلوکهای ایمنی، دور نگه داشتن دست از شکاف فلنچ، پرهیز از ضربه زدن و توجه به نشتی روغن از مهمترین اصول این عملیات هستند.
اگر ابزار گیر کرد یا شلنگ آسیب دید، نباید با زور و ضربه آن را آزاد کرد؛ بلکه باید فشار از روی دستگاه برداشته شود و کار با روش کنترلشده ادامه پیدا کند.
ایمنی در باز کردن فلنچ فقط به استفاده از یک ابزار استاندارد محدود نمیشود. برنامهریزی، آموزش، مهاربندی، ارتباط مناسب بین افراد و رعایت دستورالعملهای سایت، همگی در جلوگیری از حادثه نقش دارند.
سرعت عمل نباید باعث حذف هیچیک از این مراحل شود، زیرا یک اشتباه کوچک در خطوط لوله میتواند خسارتهای جبرانناپذیری ایجاد کند.
ثبت ديدگاه
