جک کتابی چیست و نحوه کار آن

در پاسخ به این سوال که جک کتابی چیست و نحوه کار آن چگونه است، باید گفت که این ابزار، قهرمان گمنام فضاهای تنگ و بارهای سنگین است که در ادامه به آن می‌پردازیم.

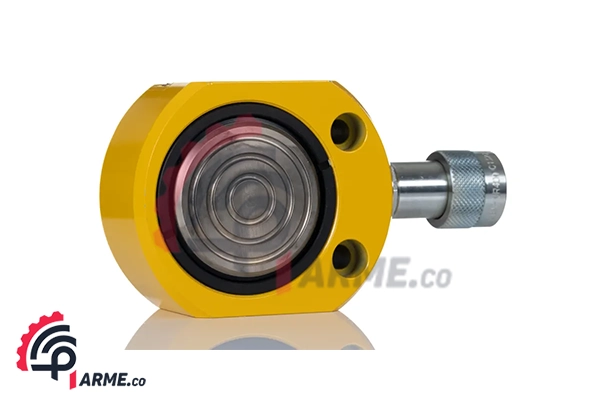

جک کتابی چیست و نحوه کار آن

در دنیای ابزارآلات هیدرولیک، محدودیت فضا همیشه یکی از بزرگترین چالش‌های تکنسین‌ها و مهندسان است. زمانی که نیاز به بلند کردن یا جابجایی بارهای سنگین در محیط‌هایی با ارتفاع بسیار کم دارید، جک‌های استوانه‌ای معمولی کارایی ندارند. در اینجاست که می‌پرسیم جک کتابی چیست و نحوه کار آن چگونه است؟ این ابزار که در اصطلاح فنی به آن جک کوتاه‌قد یا سیلندر تخت نیز گفته می‌شود، به گونه‌ای طراحی شده که با داشتن بدنه‌ای فشرده و ارتفاعی بسیار ناچیز، قدرت لیفتینگ عظیمی را در فضاهای تنگ فراهم کند. ساختار پهن و ارتفاع کم این سیلندرها به آن‌ها اجازه می‌دهد تا در شکاف‌های باریک، زیر ماشین‌آلات سنگین و یا بین قطعات بزرگ سازه‌ها قرار بگیرند.

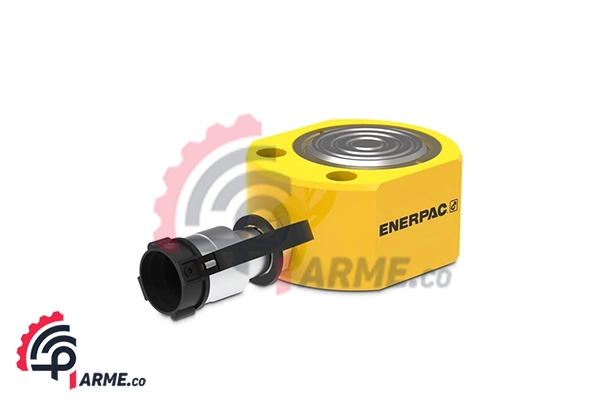

نحوه عملکرد این جک‌ها بر پایه قانون پاسکال است. سیال هیدرولیک (معمولاً روغن مخصوص) توسط یک پمپ دستی یا برقی به داخل محفظه سیلندر هدایت می‌شود. از آنجایی که سطح مقطع پیستون در این مدل‌ها نسبت به ارتفاع کل سیلندر بسیار زیاد است، با فشار روغن، پیستون به سمت بالا حرکت کرده و نیروی خردکننده‌ای را به بار وارد می‌کند. تفاوت اصلی در پاسخ به سوال جک کتابی چیست و نحوه کار آن، در کورس حرکت محدود آن نهفته است. این جک‌ها برای جابجایی‌های طولانی ساخته نشده‌اند، بلکه تخصص آن‌ها ایجاد شکاف اولیه یا بلند کردن بار در فواصل چند میلی‌متری است.

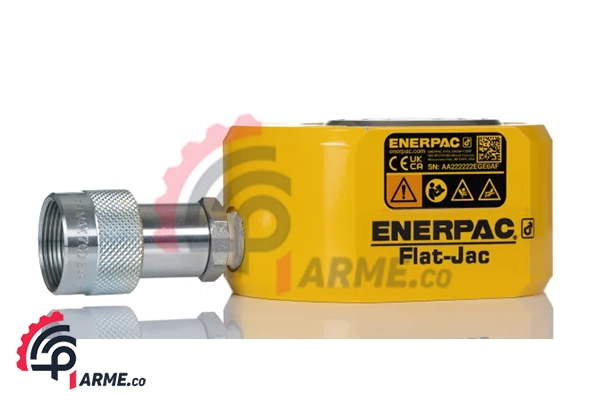

کاربردهای جک کتابی در صنایع و پروژه‌های عمرانی

استفاده از این ابزار به یک صنعت خاص محدود نمی‌شود. هر جا که “فضا” دشمن شماره یک اپراتور باشد، جک‌های کوتاه‌قد بهترین دوست او خواهند بود.

در پروژه‌های نصب توربین‌ها، ژنراتورهای نیروگاهی و یا موتورهای عظیم دریایی، دقت در تراز بودن حرف اول را می‌زند.

• نصب پل‌ها: برای تعویض نئوپرن یا بالشتک‌های الاستومری زیر پل، تنها فضایی چند سانتی‌متری در اختیار دارید که فقط جک کتابی می‌تواند در آن جای بگیرد.

• تعمیرات ماشین‌آلات صنعتی: برای جدا کردن قطعات پرس‌های بزرگ یا تعویض یاتاقان‌های غول‌پیکر در صنایع فولاد.

• عملیات امداد و نجات: در حوادثی که نیاز به آزاد کردن افراد از زیر آوارهای بتنی یا فلزی در شکاف‌های بسیار باریک وجود دارد.

انواع سیلندرهای هیدرولیک فشرده و ویژگی‌های متمایز آن‌ها

برای درک بهتر اینکه جک کتابی چیست و نحوه کار آن در مدل‌های مختلف چگونه تغییر می‌کند، باید به تنوع طراحی برندهای پیشرو مانند انرپک توجه کرد.

• جک‌های کتابی یک‌طرفه (Spring Return): این مدل‌ها دارای یک فنر داخلی قدرتمند هستند که پس از باز شدن شیر پمپ، پیستون را به سرعت به حالت اولیه باز می‌گرداند. این ویژگی سرعت کار را در پروژه‌های تکرارپذیر به شدت بالا می‌برد.

• مدل‌های با پیستون رزوه‌دار: برخی از این جک‌ها دارای سوراخ‌های رزوه‌دار در بدنه یا پیستون هستند که اجازه می‌دهد ابزار به راحتی روی فیکسچرها نصب شود.

• جک‌های فوق تخت (Low Height): این سری دارای کمترین ارتفاع ممکن هستند و گاهی ارتفاع آن‌ها به کمتر از ۴ سانتی‌متر می‌رسد، در حالی که توانایی تحمل باری تا ۱۵۰ تن را دارند.

ویژگی‌های برتر استفاده از جک‌های تخت هیدرولیک

در ادامه بررسی این موضوع که جک کتابی چیست و نحوه کار آن چه تفاوتی با سایر مدل‌ها دارد، باید به مزایای مهندسی این قطعات اشاره کرد. اصلی‌ترین مزیت، نسبت خیره‌کننده “قدرت به وزن” است. شما می‌توانید جکی را در کیف ابزار خود حمل کنید که به تنهایی قادر است یک جرثقیل چند ده تنی یا بخشی از فونداسیون یک ساختمان را جابجا کند.

طراحی بدنه در این تجهیزات بسیار حساس است؛ زیرا به دلیل ارتفاع کم، دیواره‌های سیلندر باید فشار جانبی بسیار بالایی را تحمل کنند.

• آب‌بندی پیشرفته: در جک‌های باکیفیت، از پکینگ‌های چندلایه استفاده می‌شود که حتی در بیشترین فشار (معمولاً ۷۰۰ بار)، از نشت روغن جلوگیری می‌کنند.

• مقاومت در برابر بارهای غیرمرکزی: یکی از خطرات کار با جک‌های تخت، لغزش بار یا وارد شدن نیرو به صورت کج است. مدل‌های پیشرفته دارای کاسه ساچمه یا سطوح صیقلی خاصی هستند که تا حدودی نیروهای جانبی را خنثی می‌کنند.

• اتصال آسان: کوپلینگ‌های سرعت بالا (High-Flow) در این جک‌ها اجازه می‌دهند تا به سرعت به انواع پمپ و جک‌های انرپک متصل شده و آماده عملیات شوند.

نکات مهم در انتخاب جک کتابی

خرید یک جک هیدرولیک فشرده نیازمند دقت به جزئیاتی است که مستقیماً با ایمنی جان اپراتور در ارتباط است. اگر در پاسخ به جک کتابی چیست و نحوه کار آن فقط به ظاهر توجه کنید، ممکن است در حین کار با حوادث جبران‌ناپذیری روبرو شوید.

فاکتورهای تعیین‌کننده در خرید هوشمندانه

1. ظرفیت واقعی در برابر ظرفیت اسمی: همیشه جکی را انتخاب کنید که ظرفیت آن ۲۰ درصد بیشتر از وزن بار شما باشد. این “حاشیه امنیت” برای جلوگیری از خستگی فلز و خرابی ناگهانی پکینگ‌ها ضروری است.

2. برگشت فنری یا هیدرولیکی: اگر سرعت جمع شدن جک برای شما اهمیت دارد، مدل‌های دارای فنر بازگشت (Spring Return) اولویت دارند.

3. سازگاری با پمپ: فشار کاری جک باید با فشار خروجی پمپ هیدرولیک شما (که معمولاً ۱۰,۰۰۰ PSI است) کاملاً همخوانی داشته باشد.

تفاوت جک کتابی با سیلندرهای تلسکوپی و معمولی

بسیاری از کاربران جک کتابی را با جک‌های تلسکوپی اشتباه می‌گیرند. در حالی که هر دو برای فضاهای محدود هستند، تفاوت‌های ساختاری عمیقی دارند.

در جک‌های تلسکوپی، چندین استوانه داخل هم قرار دارند تا کورس حرکت بلندی ایجاد کنند، اما ارتفاع بسته آن‌ها همچنان بیشتر از جک‌های کتابی است. جک کتابی فقط یک پیستون دارد و اولویت آن “کمترین ارتفاع ممکن” است، نه “بیشترین جابجایی”. در واقع، اگر شکاف شما کمتر از ۵ سانتی‌متر است، هیچ گزینه‌ای جز جک تخت نخواهید داشت.

نگهداری و عیب‌یابی در سیستم‌های پمپ و جک انرپک

برای اینکه ابزار شما همیشه آماده به کار باشد، باید به تمیز بودن روغن هیدرولیک حساس باشید. ذرات ریز گرد و غبار می‌توانند خراش‌های میکروسکوپی روی شفت جک ایجاد کنند که منجر به نشتی روغن می‌شود.

• هواگیری سیستم: پس از هر بار اتصال شیلنگ، سیستم را هواگیری کنید تا از حرکت پله‌پله پیستون جلوگیری شود.

• بازرسی دوره‌ای: پس از اتمام کار، پیستون را کاملاً جمع کنید تا از نشستن رطوبت و زنگ‌زدگی روی سطح کروم‌کاری شده جلوگیری شود.

راهنمای خرید و نگهداری جک کتابی

در گام پایانی برای درک کامل این که جک کتابی چیست و نحوه کار آن به چه صورت است، باید به جنبه‌های اقتصادی و مراقبتی نگاه ویژه‌ای داشته باشیم. استفاده از این ابزار در پروژه‌های سنگین، به معنای وارد کردن فشار ۷۰۰ باری به یک قطعه کوچک فلزی است؛ بنابراین، کوچک‌ترین سهل‌انگاری در انتخاب یا نگهداری می‌تواند منجر به توقف کل پروژه شود. یکی از سوالات همیشگی کاربران این است که چگونه می‌توانیم عمر مفید این تجهیزات را در شرایط خشن کارگاهی افزایش دهیم؟ پاسخ در رعایت “نظم هیدرولیکی” است؛ یعنی استفاده از روغن استاندارد، جلوگیری از ورود آلودگی به کوپلرها و عدم بارگذاری بیش از حد مجاز.

تشخیص اصالت و کیفیت در بازار تجهیزات هیدرولیک

با توجه به حساسیت بالای این ابزار، تشخیص کالای اصلی از نمونه‌های تقلبی بسیار حیاتی است. برندهایی مثل انرپک به دلیل محبوبیت، نمونه‌های مشابه غیررسمی زیادی در بازار دارند.

• بررسی بدنه و حکاکی‌ها: در مدل‌های اصلی، شماره سریال و لوگو به صورت عمیق و با دقت بالا روی بدنه فولادی حک شده است.

• کیفیت کوپلینگ‌ها: کوپلرها در مدل‌های اورجینال دارای درپوش‌های فلزی یا پلاستیکی بسیار باکیفیت هستند که رزوه‌های آن‌ها با دقت میکرونی تراش خورده است.

• تست عملکرد: یک جک اصلی باید در حین باز شدن، حرکتی کاملاً نرم و بدون لرزش داشته باشد. هرگونه صدای اضافه یا حرکت پله‌پله نشانه وجود مشکل در سیلندر یا هوا در سیستم است.

چک‌لیست بازرسی قبل از شروع کار با پمپ و جک انرپک

قبل از اینکه جک را زیر یک بار ۱۰۰ تنی قرار دهید، این موارد را در کمتر از یک دقیقه چک کنید:

• سلامت شیلنگ: نبود هرگونه بریدگی، تورم یا زدگی روی لایه بیرونی شیلنگ فشار قوی.

• محکم بودن اتصالات: اطمینان از اینکه کوپلرها تا انتها بسته شده‌اند (در غیر این صورت روغن جریان نمی‌یابد).

• سطح روغن پمپ: بررسی کنید که مخزن پمپ به اندازه کافی روغن داشته باشد تا در وسط عملیات، جک نیمه‌کاره نماند.

• تراز بودن زیر جک: استفاده از صفحات فولادی تخت در زیر جک برای جلوگیری از فرو رفتن در سطوح نرم یا کج شدن جک.

جهت مشاهده محصولات و همچنین ثبت سفارش و مشاوره با کارشناسان فنی، آرمه را در اینستاگرام دنبال کنید.

جمع‌بندی

در نهایت، پاسخ به این سوال که جک کتابی چیست و نحوه کار آن چگونه است، ما را به این نتیجه می‌رساند که این ابزار، قهرمان گمنام فضاهای تنگ و بارهای سنگین است. طراحی هوشمندانه، بدنه یکپارچه و قدرت فوق‌العاده این سیلندرها، آن‌ها را به انتخابی بی‌جایگزین در تعمیرات صنعتی، پل‌سازی و نیروگاه‌ها تبدیل کرده است. با انتخاب درست ابزار و استفاده از سیستم‌های پمپ و جک انرپک، شما نه تنها امنیت تیم فنی خود را تضمین می‌کنید، بلکه دقت و سرعت اجرای پروژه‌های سخت را به شکلی باورنکردنی ارتقا می‌دهید.

سوالات متداول کاربران درباره جک‌های کتابی هیدرولیک

در این بخش به پرسش‌هایی پاسخ می‌دهیم که به شما در استفاده حرفه‌ای‌تر از این ابزار کمک می‌کند:

۱. آیا می‌توان از جک کتابی به صورت افقی یا واژگون استفاده کرد؟ بله، جک‌های کتابی هیدرولیک به دلیل داشتن فنر بازگشت و سیستم بسته، در هر وضعیتی (افقی، عمودی یا مایل) به خوبی کار می‌کنند. فقط مطمئن شوید که تکیه‌گاه جک کاملاً صاف و مستحکم است.

۲. اگر جک تحت فشار گیر کرد و جمع نشد، چه باید کرد؟ این مشکل معمولاً به دلیل خراب شدن فنر داخلی یا وجود فشار باقی‌مانده در شیلنگ است. هرگز با پتک به پیستون ضربه نزنید! ابتدا فشار پمپ را کاملاً تخلیه کنید و اگر مشکل حل نشد، کوپلر را کمی شل کنید تا مقدار کمی روغن خارج شود (با رعایت نکات ایمنی)؛ اگر باز هم جمع نشد، جک نیاز به سرویس تخصصی و تعویض فنر دارد.

۳. تفاوت جک کتابی با جک فاق‌کوتاه معمولی در چیست؟ جک کتابی (Flat-Jac) ارتفاع بسیار کمتری نسبت به مدل‌های فاق‌کوتاه (Low-Height) دارد. مدل‌های کتابی معمولاً برای شروع کار و ایجاد فاصله اولیه استفاده می‌شوند، در حالی که مدل‌های فاق‌کوتاه کورس حرکت کمی بیشتری دارند.
